لوازم زیربندی بیل مکانیکی ولوو VOLVO

دسته بندی لوازم زیربندی بیل مکانیکی ولوو

لوازم زیربندی بیل مکانیکی ولوو Volvo Excavator Undercarriage شامل مجموعه ای از قطعات است که وظیفه انتقال وزن، تحمل نیروهای دینامیکی و حرکت دستگاه بر روی سطوح ناهموار را بر عهده دارند. این اجزا با توجه به شرایط کاری سخت، نیازمند مقاومت بالا در برابر سایش، فشار و ضربه می باشند. انتخاب و نگهداری صحیح قطعات زیربندی نه تنها باعث افزایش بهره وری دستگاه می شود، بلکه موجب کاهش هزینه های تعمیرات و افزایش عمر مفید تجهیزات نیز خواهد شد. در ادامه دسته بندی کامل قطعات زیربندی بیل مکانیکی ولوو همراه با توضیح کاربرد هر کدام آمده است:

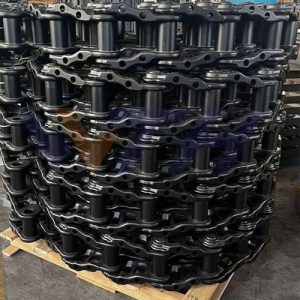

• Track Chain (زنجیر شنی): بخش اصلی سیستم حرکتی که اتصال بین کفشک ها و اسپراکت را فراهم می کند و وزن کلی دستگاه را منتقل می کند.

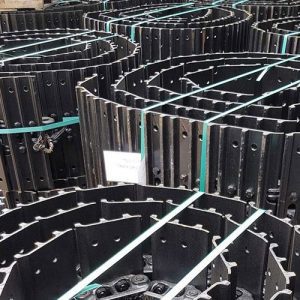

• Track Shoe (کفشک زنجیر): صفحات فلزی پهن که به زنجیر متصل می شوند و سطح تماس با زمین را افزایش می دهند تا پایداری حرکت حفظ شود.
• Sprocket (چرخ زنجیر): چرخ دندانه داری که نیروی خروجی موتور را به زنجیر منتقل کرده و باعث حرکت رو به جلو یا عقب دستگاه می شود.

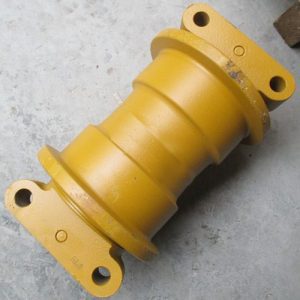

• Track Roller (غلتک پایین): غلتک هایی که در زیر شاسی نصب می شوند و وزن بیل را روی زنجیر توزیع می کنند و حرکت یکنواخت زنجیر را تضمین می کنند.
• Carrier Roller (غلتک بالا): رولرهایی در بخش بالایی شاسی که از بالا زنجیر را نگه می دارند و مانع افتادگی یا لرزش آن می شوند.

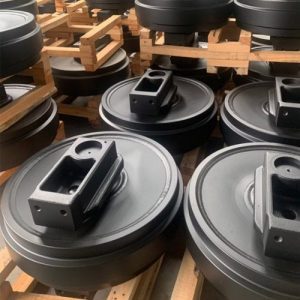

• Idler (توپی هرزگرد): چرخ جلویی که به تنظیم کشش زنجیر کمک می کند و در تعادل کلی مسیر زنجیر مؤثر است.
• Track Adjuster (تنظیم کننده زنجیر): سیستمی برای تنظیم کشش زنجیر به کمک فنر یا گریس، که عملکرد روان زنجیر را در طول زمان حفظ می کند.
• Track Guard (محافظ زنجیر): صفحات محافظی که مانع از افتادن زنجیر از مسیر اصلی در حین کار در شرایط ناهموار می شوند.
• Track Link Bushing (بوش زنجیر): قطعاتی استوانه ای شکل که در نقاط اتصال لینک های زنجیر قرار گرفته و اصطکاک را کاهش می دهند.
• Track Pin (پین زنجیر): میله های فلزی مقاومی که برای اتصال لینک های زنجیر به یکدیگر استفاده می شوند.
• Bottom Roller Guard (محافظ غلتک پایین): صفحه فولادی برای محافظت از غلتک های پایین در برابر ضربه و نفوذ سنگ و خاک.
• Shoe Bolt & Nut (پیچ و مهره کفشک): ابزار اتصال کفشک به زنجیر که باید مقاومت بالایی در برابر لرزش و سایش داشته باشند.
• Track Tension Spring (فنر تنظیم زنجیر): فنری قوی که به کمک سیلندر تنظیم کشش زنجیر را پشتیبانی می کند.
• Track Frame (شاسی زیربندی): ساختار اصلی نگهدارنده تمام قطعات زیربندی که بار کلی را تحمل می کند و پایه نصب سایر اجزا است.
• Wear Plate (صفحه ضدسایش): قطعه ای محافظ برای جلوگیری از آسیب دیدگی شاسی یا قطعات متحرک در نقاط تماس با زنجیر یا زمین.

برند های OEM و چینی تولید کننده

لوازم زیربندی بیل مکانیکی ولوو توسط برندهای مختلف OEM و همچنین شرکت‌ های معتبر چینی تولید می شوند که هر یک در زمینه کیفیت ساخت، فناوری تولید، استانداردهای بین المللی و سابقه فعالیت، موقعیت متفاوتی دارند. برندهای OEM نظیر Volvo CE، Berco و ITM به دلیل همکاری مستقیم با کارخانه اصلی، قطعاتی با دقت مهندسی بالا و استانداردهای سختگیرانه تولید می کنند. در مقابل، تولیدکنندگان چینی مانند XCMG، YUTANI و FUJIHOLD نیز با استفاده از خطوط تولید پیشرفته و مواد مقاوم، موفق به ارائه قطعاتی با قیمت رقابتی و دوام مناسب شده اند. در جدول زیر مشخصات برندهای مطرح تولیدکننده قطعات زیربندی بیل مکانیکی ولوو شامل کشور سازنده، استانداردهای تولید، زمینه تخصصی و سال تأسیس آورده شده است:

مقایسه ابعاد و استاندارد های زیربندی بیل مکانیکی ولوو EC210, EC240, EC460 و EC480

زیربندی بیل مکانیکی ولوو در سری های EC210، EC240، EC460 و EC480 با توجه به توان عملیاتی، وزن کاری و ابعاد کلی دستگاه، تفاوت های فنی قابل توجهی دارد. مدل های EC210 و EC240 به عنوان ماشین های متوسط، دارای عرض شاسی حدود 2800 تا 3000 میلی متر، فاصله محور غلتک ها حدود 3000 تا 3200 میلی متر و عرض زنجیر بین 600 تا 700 میلی متر می باشند. این سری ها از زنجیرهایی با گام استاندارد 190 میلی متر و اسپراکت با 21 تا 23 دندانه بهره می برند. وزن کلی سیستم زیربندی آن ها در محدوده 3500 تا 4500 کیلوگرم قرار دارد. استانداردهای ساخت این قطعات مطابق با ISO 10231 برای زنجیر و رولر و JIS B2802 برای اتصالات پیچی در قطعات فلزی می باشد.

در مقابل، مدل های سنگین مانند EC460 و EC480 با عرض شاسی حدود 3400 تا 3600 میلی متر، فاصله بین محور غلتک ها در حدود 3700 تا 3900 میلی متر و عرض زنجیر بین 700 تا 800 میلی متر طراحی شده اند. این ماشین ها از زنجیرهایی با گام بزرگتر، حدود 216 تا 228 میلی متر و اسپراکت با تعداد دندانه بیشتر (24 تا 26) بهره می برند که توانایی تحمل بارهای بالا و نیروی کششی زیاد را دارند. وزن کامل زیربندی در این سری ها به حدود 6000 تا 7500 کیلوگرم می رسد. تمامی قطعات زیربندی مدل های EC460 و EC480 باید از استانداردهای کیفی بین المللی نظیر ISO 9001، DIN 22258 و الزامات کیفی ولوو CE تبعیت کنند تا دوام، دقت عملکرد و ایمنی در شرایط سخت کاری تضمین گردد.

فاکتور های موثر بر قیمت خرید

قیمت خرید لوازم زیربندی بیل مکانیکی ولوو تحت تأثیر مجموعه ای از فاکتورهای فنی، تجاری و شرایط کاری دستگاه قرار دارد. مهم ترین این عوامل شامل نوع و مدل دستگاه (مانند EC210 یا EC480)، برند تولیدکننده قطعه (اصلی یا چینی)، کیفیت متریال مورد استفاده در تولید، استانداردهای ساخت، شرایط عرضه و تقاضا در بازار، هزینه های حمل و واردات، و همچنین وجود یا عدم وجود گارانتی و خدمات پس از فروش می باشد. همچنین قطعاتی که تحت عملیات حرارتی یا سخت کاری سطحی قرار گرفته باشند، معمولاً قیمت بالاتری دارند زیرا دوام و مقاومت سایشی بیشتری ارائه می دهند. در ادامه فهرستی از مهم ترین فاکتورهای موثر بر قیمت این قطعات ارائه شده است:

• مدل و تناژ بیل مکانیکی (مانند EC210 یا EC480)
• نوع قطعه زیربندی (زنجیر، غلتک، اسپراکت و غیره)
• برند سازنده قطعه (OEM یا برندهای جایگزین چینی و اروپایی)
• کیفیت مواد اولیه و آلیاژ به کار رفته
• نوع عملیات حرارتی (سخت کاری، نرماله، تمپرینگ)
• استانداردهای تولید (ISO, DIN, JIS و غیره)
• نحوه بسته بندی و حمل (فله ای یا صنعتی)
• میزان موجودی انبار و شرایط عرضه و تقاضا
• هزینه های واردات و گمرک در کشور مقصد
• مدت گارانتی و خدمات پس از فروش ارائه شده
