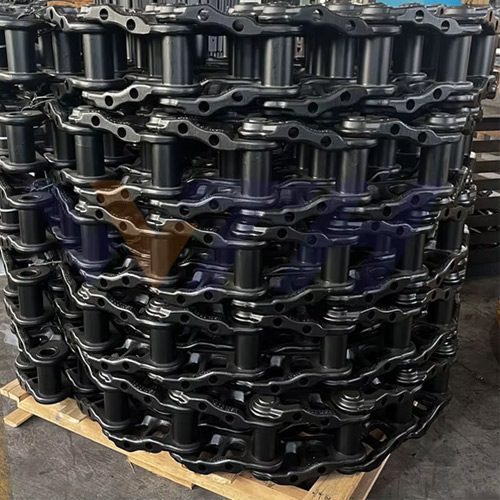

زنجیر زیربندی بیل مکانیکی ولوو VOLVO

مشخصات مکانیکی زنجیر زیربندی بیل مکانیکی ولوو

زنجیر زیربندی بیل مکانیکی ولوو (VOLVO Excavator Chain Assembly) یکی از اجزای کلیدی در سیستم حرکتی این ماشین‌آلات سنگین است که نقش مهمی در انتقال نیرو و حرکت روان دستگاه بر روی سطوح ناهموار ایفا می‌ کند. این زنجیرها معمولاً از فولاد آلیاژی با مقاومت بالا در برابر سایش ساخته می‌ شوند و شامل قطعاتی مانند پین، بوش و کفشک (track shoe) هستند. طراحی مهندسی این قطعات به گونه‌ ای است که دوام بالا، توزیع یکنواخت نیرو و تحمل بارهای سنگین را تضمین می‌ کند. خواص مکانیکی این مجموعه شامل مقاومت کششی زیاد، تحمل بارهای دینامیکی سنگین و پایداری در برابر تنش‌ های پیچشی و خمشی است که برای عملکرد پایدار در محیط‌ های خشن عمر کاری زنجیر را افزایش می‌ دهد.

از لحاظ فنی، زنجیرهای زیربندی بیل مکانیکی ولوو در پارامترهایی مانند گام زنجیر (pitch)، قطر پین، ضخامت بوش و عرض کفشک دارای تنوع هستند تا برای مدل‌ های مختلف دستگاه مناسب باشند. سختی سطحی پین و بوش‌ ها از طریق عملیات حرارتی القایی به حدود 50 تا 60 راکول سی (HRC) می‌ رسد تا مقاومت در برابر سایش افزایش یابد. این زنجیرها ممکن است از نوع روغن‌ کاری‌ شده (lubricated chain) یا خشک (dry chain) باشند که بسته به شرایط کاری انتخاب می‌ شوند. استفاده از مواد اولیه با کیفیت و طراحی دقیق باعث کاهش اصطکاک، بهبود مصرف سوخت و کاهش هزینه‌ های نگهداری در بلندمدت خواهد شد.

مقایسه زنجیر بیل های EC210, EC240, EC460 و EC480

زنجیر زیربندی در بیل‌ های مکانیکی مختلف برند ولوو از جمله مدل‌ های EC210، EC240، EC460 و EC480 بسته به وزن عملیاتی و نوع کاربرد تفاوت‌ های قابل توجهی در ابعاد، تعداد لینک‌ ها، ساختار ساید و وزن کلی دارند. به‌ طور کلی، هرچه ظرفیت عملیاتی دستگاه بیشتر باشد، زنجیر به‌ صورت مهندسی‌ شده با لینک‌ های بلندتر، ساید پلیت‌ های ضخیم‌ تر و وزن سنگین‌ تر طراحی می‌ شود تا تحمل فشار و بارگذاری بیشتر را فراهم کند. مدل EC210 دارای زنجیر سبک‌ تری نسبت به EC240 است، در حالی‌ که EC460 و EC480 که برای عملیات‌ های سنگین‌ تر طراحی شده‌ اند، از زنجیرهایی با استحکام بالا و وزن قابل توجه‌ تری برخوردار هستند که به افزایش پایداری و طول عمر در محیط‌ های صنعتی خشن کمک می‌ کند.

سختی سطحی و مقاومت سایشی

زنجیر زیربندی بیل مکانیکی ولوو (VOLVO Excavator Undercarriage Chain) برای عملکرد در شرایط سخت محیطی، باید دارای سختی سطحی بالا و مقاومت سایشی قابل توجهی باشد. این ویژگی ها از طریق فرآیندهای دقیق سخت کاری حرارتی مانند القای سطحی (induction hardening) و کوئنچ – تمپر (quench & tempering) بر روی اجزای کلیدی مانند پین ها، بوش ها و ساید پلیت ها اعمال می شود. در این فرآیند، ابتدا سطح قطعه تا دمای حدود 850 تا 950 درجه سانتی گراد گرم شده و بلافاصله با استفاده از آب یا روغن سرد می شود. این کار باعث افزایش سختی سطحی تا حدود 55 تا 62 HRC (راکول سی) می گردد، در حالی که مغز قطعه همچنان چقرمه و مقاوم باقی می ماند تا در برابر شکست ترد (brittle fracture) محافظت شود.

مقاومت سایشی زنجیر زیربندی به صورت مستقیم وابسته به میزان سختی سطحی و کیفیت لایه سخت شده است. در زنجیرهای استاندارد بیل مکانیکی ولوو، بوش ها و پین ها معمولاً دارای عمق سختی بین 1.5 تا 3 میلی متر و سختی سطحی متوسط حدود 58 HRC هستند که باعث افزایش عمر سرویس قطعه تا بیش از 4000 ساعت کاری در شرایط نرمال می شود. استفاده از فولاد آلیاژی کروم – مولیبدن یا بور – منگنز در ساختار این قطعات، ضمن حفظ خواص مکانیکی، مقاومت آن ها را در برابر خستگی ناشی از بارهای دینامیکی بالا و ضربات مکرر افزایش می دهد. در نتیجه، زنجیرهای حرارت دیده و سخت کاری شده می توانند عملکردی پایدار و بدون نیاز به تعمیرات مکرر را در پروژه های سنگین راه سازی، معدن و حفاری تضمین کنند.

فاکتور های موثر بر قیمت خرید زنجیر بیل مکانیکی ولوو

قیمت خرید زنجیر زیربندی بیل مکانیکی ولوو (VOLVO Excavator Undercarriage Chain) تحت تأثیر مجموعه‌ ای از فاکتورهای فنی و اقتصادی قرار دارد. مهم‌ ترین عوامل شامل نوع آلیاژ فولاد به کار رفته، عملیات حرارتی و سخت کاری سطحی، وزن کلی زنجیر، برند سازنده، کشور تولیدکننده، نوع روانکاری (خشک یا روغن کاری شده)، استاندارد تولید و نوع کاربرد (سنگین یا متوسط) هستند. زنجیرهایی که از آلیاژهای مقاوم با سختی بالا و ساختار مهندسی دقیق تولید می شوند معمولاً دارای قیمت بالاتری هستند، اما در عوض طول عمر کاری بیشتر و کاهش هزینه های نگهداری را به همراه دارند. همچنین نوسانات بازار جهانی فولاد، هزینه های حمل و نقل بین المللی و نرخ ارز نیز از دیگر پارامترهای مهم در تعیین قیمت نهایی این قطعه هستند.

برای مدل های پرکاربرد سری EC از جمله EC210، EC240، EC460 و EC480، شماره فنی (Part Number) زنجیرها به ترتیب معمولاً شامل موارد زیر هستند:
– EC210: کد تقریبی 14506767
– EC240: کد 14531044
– EC460: کد 14607576
– EC480: کد 14640688

این قطعات از نظر ابعاد، ضخامت ساید پلیت، گام زنجیر و وزن تفاوت دارند، که موجب اختلاف در قیمت آن ها می شود. به طور تقریبی، قیمت دلاری هر جفت زنجیر برای بیل مکانیکی EC210 در محدوده 800 تا 1100 دلار، برای EC240 حدود 1000 تا 1350 دلار، برای EC460 حدود 1600 تا 2000 دلار و برای EC480 بین 1800 تا 2200 دلار آمریکا متغیر است. البته این قیمت ها بسته به برند تولیدکننده (اصلی یا OEM)، شرایط بازار و هزینه های واردات می تواند تغییر کند. انتخاب صحیح زنجیر بر اساس نیاز پروژه، علاوه بر کاهش هزینه های تعویض، نقش مؤثری در افزایش کارایی و کاهش مصرف سوخت ماشین خواهد داشت.

برندهای OEM تولید کننده

زنجیر زیربندی بیل مکانیکی ولوو (VOLVO Excavator Chain Assembly) توسط طیف گسترده‌ای از برندهای OEM معتبر در سطح جهانی تولید می‌ شود که هریک در زمینه‌ هایی مانند قطعات زیربندی، آلیاژهای مقاوم به سایش، و عملیات حرارتی تخصص دارند. برندهای OEM با رعایت استانداردهای بین‌ المللی مانند ISO و SAE، زنجیرهایی با سختی سطحی در محدوده 50 تا 62 راکول سی (HRC) تولید می‌ کنند. به طور معمول برندهایی که از آلیاژهای پیشرفته‌ تر مانند فولاد بور یا کروم-مولیبدن استفاده می‌ کنند، سختی‌ های بالاتری در حدود 58 تا 62 HRC ارائه می‌ دهند که مناسب پروژه‌ های سنگین و مداوم است، در حالی که برندهای اقتصادی‌ تر سختی در حدود 50 تا 55 HRC را پوشش می‌ دهند که برای پروژه‌ های سبک‌ تر مناسب‌ تر است. در ادامه فهرستی از 15 برند معتبر OEM به همراه زمینه تخصصی هرکدام ارائه شده است.

• ITR (Italy): تخصص در قطعات زیربندی و آلیاژهای مقاوم به سایش برای ماشین‌ آلات سنگین.
• Berco (Germany): تولیدکننده پیشرو در سیستم‌ های زیربندی با سختی بسیار بالا برای کاربردهای معدنی.
• KBJ (South Korea): تمرکز بر تولید زنجیر و اسپراکت با استاندارد OEM برای بیل‌ های آسیایی.
• VTRACK (USA): تولید تخصصی زنجیر، رولر و کفشک با تمرکز بر ماشین‌ آلات راهسازی.
• ITM (Italy): تولیدکننده تخصصی مجموعه‌ های کامل زیربندی با عمر کاری طولانی.
• FUTURA (Spain): سازنده زنجیرهای OEM با کیفیت بالا برای برندهای اروپایی.
• BYG (Spain): شناخته‌ شده در تولید زنجیرهای سخت کاری شده برای شرایط خشن.
• DYCO (China): تولید انبوه زنجیرهای اقتصادی با تمرکز بر بازار OEM آسیایی.
• TRB (Turkey): سازنده زنجیر و لینک‌ های مقاوم به سایش با صادرات به اروپا و آسیا.
• USCO (Italy): صاحب برند ITR و تولیدکننده طیف کامل قطعات زیربندی OEM.
• Rexroth Undercarriage (Germany): زیرمجموعه بوش با تخصص در تولید زنجیرهای هیدرولیکی و مکانیکی دقیق.
• SF Group (China): تولیدکننده تخصصی زنجیر با ظرفیت حرارتی متوسط و قیمت رقابتی.
• ESCO (USA): بیشتر شناخته‌ شده در قطعات حفاری، اما دارای خط تولید زنجیرهای OEM با استحکام بالا.
• JINSUNG (South Korea): برند کره‌ای با تمرکز بر تولید دقیق و مهندسی شده برای بیل‌ های ولوو و دوسان.
• FUTONG (China): تولیدکننده زنجیرهای OEM با کیفیت اقتصادی برای بازارهای در حال توسعه.
