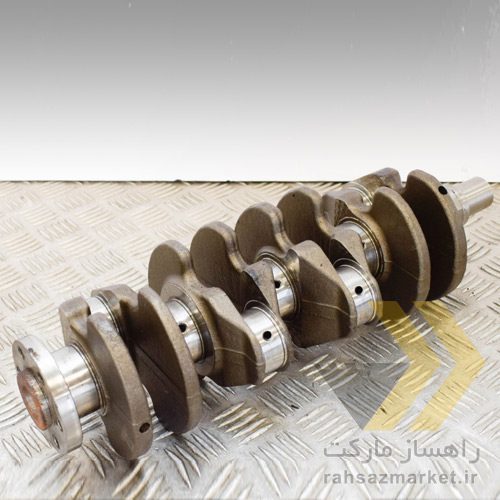

میل لنگ لودر ولوو VOLVO

مشخصات فنی و مکانیکی میل لنگ لودر ولوو

میل لنگ لودر ولوو وظیفه تبدیل حرکت خطی پیستون ها به حرکت چرخشی را بر عهده دارد و با دقت بالا ماشین کاری می شود. این قطعه از فولاد فورج شده با آلیاژ کروم مولیبدن ساخته می شود و دارای استحکام خمشی و پیچشی بالایی است. قطر ژورنال ها معمولاً بین 75 تا 90 میلی متر و طول کلی میل لنگ حدود 850 تا 1100 میلی متر است. سوراخ های روغن کاری داخلی با قطر 3 تا 5 میلی متر برای روانکاری یکنواخت یاتاقان ها تعبیه شده اند.

در مدل های لودر سری L90 و L120، میل لنگ دارای چهار تا پنج محور اصلی و تعدادی وزنه تعادل برای کاهش ارتعاشات موتور است. زاویه آوانس هر یاتاقان با دقت تنظیم شده و بالانس دینامیکی میل لنگ مطابق استاندارد ISO 1940 انجام می شود. سختی سطحی ژورنال ها در محدوده 58 تا 62 راکول C قرار دارد که با عملیات حرارتی القایی به دست می آید. سطح تماس یاتاقان ها با دقت 0.01 میلی متر پرداخت شده تا عملکرد پایدار در فشارهای بالا تضمین شود.

مقایسه میل لنگ لودر L90, L90E, L90F, L120, L120E, L120F ولوو بی ام BM 4400, 4500 VOLVO

میل لنگ لودرهای ولوو سری L90 و L120 در مدل های E و F به لحاظ طراحی، متریال و فناوری ساخت نسبت به مدل های قدیمی تر BM 4400 و 4500 بهینه سازی شده اند. میل لنگ مدل های جدید از فولاد فورج شده آلیاژی با عملیات حرارتی القایی ساخته می شوند که مقاومت خستگی و دوام بالاتری دارند. طول میل لنگ در مدل های L90E و L120E به ترتیب حدود 920 و 980 میلی متر و قطر ژورنال ها بین 80 تا 90 میلی متر است. همچنین وزن تعادلی در این مدل ها بهینه شده تا ارتعاشات کاهش یابد و عملکرد موتور نرم تر باشد.

در مقابل، میل لنگ مدل های BM 4400 و 4500 دارای طراحی ساده تر، طول کمتر و متریال کربن استیل با عملیات سختکاری سطحی محدود هستند. این قطعات بیشتر برای موتورهایی با دور پایین و توان محدود مناسب اند. طول میل لنگ لودر ولوو بی ام BM 4400 حدود 860 میلی متر و قطر ژورنال ها نزدیک 75 میلی متر است. تفاوت در شماره فنی، سطح سختی، تعداد محور و سوراخ کاری داخلی باعث می شود میل لنگ مدل های جدید عملکرد بهینه تر و عمر کاری بیشتری ارائه دهند.

استاندارد و روش های تولید VOLVO loader crankshaft

میل لنگ لودر ولوو VOLVO loader cranskshaft طبق استانداردهای بین المللی ISO 8528 و DIN EN 1561 تولید می شود که بر دقت ابعادی، بالانس دینامیکی و یکپارچگی ساختاری تمرکز دارد. فرآیند تولید شامل فورج گرم با پرس های چندمرحله ای و سپس ماشین کاری CNC دقیق برای شفت ها و ژورنال ها است. کنترل کیفیت شامل تست ترک یابی مغناطیسی، بررسی هم محوری و تلرانس شعاعی زیر 0.02 میلی متر است.

آلیاژ اصلی میل لنگ معمولاً فولاد آلیاژی کروم مولیبدن مانند 42CrMo4 یا فولاد نودوله شده با گرافیت کروی است که مقاومت کششی بالایی دارد. ترکیب شیمیایی معمولاً شامل 0.4 درصد کربن، 1.1 درصد کروم، 0.2 درصد مولیبدن و مقدار مناسبی سیلیسیم و منگنز است. این آلیاژها برای جذب شوک های ناگهانی و خستگی چرخه ای بالا طراحی شده اند.

سختی سطحی ژورنال ها پس از عملیات حرارتی القایی در بازه 58 تا 62 راکول C (معادل 600 تا 720 ویکرز) تنظیم می شود. این عملیات تا عمق 1.5 تا 3 میلی متر نفوذ دارد و موجب افزایش عمر یاتاقان ها می گردد. در بخش های داخلی میل لنگ نیز تنش زدایی حرارتی انجام می شود تا ساختار متالورژیکی یکنواخت شود و ترک های حرارتی به حداقل برسد.

برند های OEM و چینی تولید کننده میل لنگ لودر ولوو

برندهای معتبر تولیدکننده میل لنگ لودر ولوو نقش مهمی در تضمین دقت تلرانس، سختی سطحی یکنواخت و مقاومت سایشی بالا در شرایط کاری سنگین دارند. برندهای OEM با بهره گیری از متریال استاندارد، بالانس دینامیکی دقیق و عملیات حرارتی پیشرفته، میل لنگ هایی با دوام طولانی تر و کارایی بالاتر ارائه می دهند. در مقابل، برخی برندهای چینی با قیمت پایین تر تولید می شوند اما ممکن است دقت ماشین کاری یا سختی سطحی آن ها پایین تر از استانداردهای اروپایی باشد.

• Volvo Penta – سوئد – قطعات اصلی موتورهای دیزلی و میل لنگ صنعتی
• Mahle – آلمان – ساخت میل لنگ های فورج با دقت بالا برای ماشین آلات سنگین
• Kolbenschmidt – آلمان – تولید قطعات موتور و سیستم های انتقال نیرو
• Daros – سوئد – تولید میل لنگ و پیستون های صنعتی برای تجهیزات راهسازی
• Izumi – ژاپن – تخصص در ریخته گری دقیق و ماشین کاری میل لنگ
• Hitachi Metals – ژاپن – تولید قطعات موتور و میل لنگ های آلیاژی خاص
• Yuchai – چین – تولید موتور کامل و میل لنگ برای ماشین آلات دیزلی
• Weichai Power – چین – ساخت پیشرانه های صنعتی و قطعات دقیق میل لنگ
• Shiyan Hualei – چین – تولید اقتصادی میل لنگ برای موتورهای دیزلی لودر
• Zhejiang Dajin – چین – ریخته گری میل لنگ چدنی برای بازار آسیا و آفریقا
• Ajusa – اسپانیا – تولید قطعات تایمینگ و میل لنگ با فناوری اروپایی
• Brossard – فرانسه – تولید میل لنگ و شفت های صنعتی دقیق برای دیزل ها
• Freccia – ایتالیا – تولید تخصصی میل لنگ و سوپاپ برای تجهیزات راهسازی
• Riken – ژاپن – قطعات متالورژیکی دقیق با تمرکز بر سختی سطحی بالا
• NPR Europe – آلمان – ساخت میل لنگ و یاتاقان های صنعتی با استاندارد ISO

قیمت خرید میل لنگ استوک اصلی و نمونه های چینی

قیمت میل لنگ استوک اصلی OE برای لودرهای ولوو بین 450 تا 700 دلار بسته به مدل و سلامت فیزیکی قطعه متغیر است. این میل لنگ ها معمولاً بالانس دینامیکی دقیق، سختی سطحی استاندارد و ماشین کاری با تلرانس پایین دارند. دوام این قطعات در شرایط صنعتی سنگین بیش از 10000 ساعت برآورد می شود و گزینه ای مناسب برای تعمیر اساسی با کیفیت بالا هستند.

در مقابل، میل لنگ های آکبند چینی با قیمت 180 تا 300 دلار در بازار عرضه می شوند و اغلب از فولاد ساده با عملیات سطحی محدود ساخته شده اند. عمر مفید این قطعات معمولاً بین 3000 تا 5000 ساعت است و در فشار کاری بالا دچار سایش سریع می شوند. مدل های سری BM 4400 و 4500 با میل لنگ های چینی سازگاری بهتری دارند چون موتور آن ها فشار کاری پایین تری دارد.

برای سری های L90 و L120 به ویژه مدل های E و F، میل لنگ استوک اصلی با دقت و سختی بالا عملکرد پایدارتر و عمر طولانی تری نسبت به نمونه های چینی ارائه می دهد. در پروژه های بلندمدت یا کاربردهای سنگین، انتخاب قطعه OE اقتصادی تر است چون از خرابی زودهنگام و توقف ماشین جلوگیری می کند.
