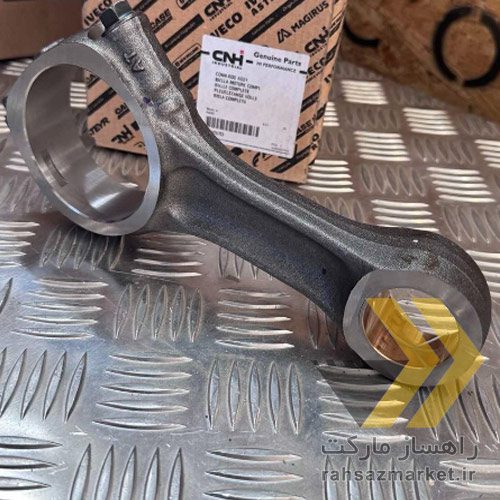

شاتون لودر نیوهلند NEW HOLLAND

شماره فنی و مشخصات مکانیکی شاتون لودر نیوهلند W170, W190 و W270

شاتون لودر نیوهلند مدل های W170، W190 و W270 از جنس فولاد فورج با مقاومت کششی حدود 850 مگاپاسکال ساخته می شود و وظیفه انتقال نیرو از پیستون به میل لنگ را بر عهده دارد. طراحی دقیق محل اتصال یاتاقان ها و پیچ های گرید 10.9 موجب پایداری مکانیکی بالا در دورهای کاری بالا تا 2200 rpm می شود. وزن هر شاتون به طور میانگین 4.8 تا 5.2 کیلوگرم است و طول محور مرکزی آن حدود 275 میلیمتر اندازه گیری می شود. تراکم سطحی بالای سطح تماس و بالانس دینامیکی دقیق در مونتاژ موتور سبب کاهش ارتعاشات و افزایش طول عمر میل لنگ و پیستون می گردد.

برند های OEM و چینی درجه یک تولید کننده Connecting rod برای لودر New Holland

شاتون لودرهای New Holland در مدل‌های مختلف با استانداردهای OEM و دقت بالای ماشینکاری تولید می‌شود و انتخاب برند تأثیر مستقیمی بر دوام، مقاومت در برابر سایش و ضربه و کنترل ارتعاشات موتور دارد. برندهای معتبر از فولاد آلیاژی 4340 یا C70 استفاده کرده و عملیات حرارتی شامل فورج، نرماله و تمپر را با کنترل دقیق سختی Rockwell 32 تا 36 انجام می‌دهند. دقت ماشینکاری در سوراخ‌های یاتاقان و پین پیستون در حدود ±0.01 میلیمتر بوده و این ویژگی موجب افزایش عمر میل لنگ و روانی عملکرد موتور می‌شود. برندهای OEM و چینی درجه یک با گواهی‌های ISO/TS16949 تضمین‌کننده کیفیت، بالانس دینامیکی و عمر طولانی شاتون هستند.

• New Holland (CNH/FPT) — کشور: ایتالیا/انگلستان — زمینه: OEM لودر و قطعات اصلی — استاندارد: تولید با کنترل کیفیت خطی و تست استاتیکی.
• FPT (Fiat Powertrain Technologies) — کشور: ایتالیا — زمینه: تولید شاتون موتورهای صنعتی — استاندارد: قطعات فابریک OEM مطابق مشخصات کارخانه.
• Weichai — کشور: چین — زمینه: تولید قطعات دیزل سنگین — استاندارد: فورج H-section و گواهی ISO9001.
• Yuchai — کشور: چین — زمینه: شاتون موتورهای صنعتی و دیزلی — استاندارد: کنترل کیفی سه مرحله‌ای و تست بالانس.
• Weifu — کشور: چین — زمینه: تولید قطعات موتور و سیستم‌های سوخت — استاندارد: تولید انبوه با تست سختی و تحمل حرارتی بالا.
• MAHLE — کشور: آلمان — زمینه: طراحی قطعات داخلی موتور — استاندارد: متالورژی دقیق و عملیات حرارتی کنترل‌شده.
• CP-Carrillo — کشور: آمریکا — زمینه: شاتون‌های صنعتی و مسابقه‌ای — استاندارد: فولاد 4340 و کنترل خستگی فلزی.
• Manley Performance — کشور: آمریکا — زمینه: شاتون‌های H-beam و I-beam — استاندارد: عملیات تمپر و کنترل وزن قطعه.
• Eagle Specialty Products — کشور: آمریکا — زمینه: تولید شاتون‌های صنعتی و ریسینگ — استاندارد: پیچ‌های گرید 12.9 و بالانس دقیق.
• ACL / Clevite (Federal-Mogul) — کشور: استرالیا/آمریکا — زمینه: قطعات داخلی موتور و یاتاقان — استاندارد: ترکیبات فلزی چندلایه و دوام بالا.

مقایسه کیفیت و دوام شاتون اصلی استوک لودر نیوهلند با نمونه های متفرقه

شاتون اصلی استوک لودر نیوهلند از فولاد آلیاژی فورج شده با استحکام کششی حدود 850 تا 900 مگاپاسکال و سختی سطحی Rockwell بین 32 تا 36 تولید می‌شود. عملیات حرارتی سه مرحله‌ای شامل نرماله، کوئنچ و تمپر موجب افزایش مقاومت در برابر خستگی و شکست در دورهای کاری بالا تا 2200 rpm می‌گردد. تلرانس ابعادی در محل یاتاقان اصلی و پین پیستون حدود ±0.01 میلیمتر بوده که منجر به بالانس دقیق، کاهش لرزش موتور و افزایش عمر میل لنگ می‌شود. این نوع شاتون با استانداردهای ISO/TS16949 و تست‌های دینامیکی کارخانه CNH تأیید می‌گردد.

در مقابل، نمونه‌های متفرقه معمولاً از فولاد C45 یا CK37 با عملیات حرارتی ناقص ساخته می‌شوند و مقاومت کششی آن‌ها حدود 600 تا 650 مگاپاسکال است. در این قطعات تلرانس ماشینکاری گاهی به ±0.05 میلیمتر می‌رسد که باعث افزایش سایش یاتاقان و کاهش عمر کاری تا 40 درصد می‌شود. نبود تست بالانس دینامیکی نیز ارتعاشات موتور را افزایش داده و در بلندمدت منجر به ترک‌های میکروسکوپی در ساق شاتون و شکست مکانیکی در بارهای بالا می‌گردد.

دلایل خرابی و علائمی که نانشان می دهند شاتون اودر New Holland نیاز به تعویض دارد

شاتون لودر New Holland می‌تواند به دلیل خستگی متالورژی، سایش یاتاقان، کشش بیش از حد پیچ‌ها یا خوردگی حرارتی خراب شود؛ این خرابی‌ها عملکرد روانی میل‌لنگ و توزیع نیرو را مختل می‌کنند. علائم هشداردهنده شامل صدای تق تق پیشرونده در دورهای پایین، افت فشار روغن بیش از ۲۰ درصد یا زیر حدود ۰.۷ بار (≈10 psi)، وجود ذرات فلزی در فیلتر یا روغن و افزایش مصرف روغن است. افزایش تلرانس یاتاقان بزرگ‌ساق بیش از تقریباً ۰.۰۶ میلیمتر یا تغییر شکل پلاستیک در ناحیه گَپ پیستون نشان‌دهنده نیاز به تعویض است. اگر ارتعاشات ناگهانی یا افت توان محسوس مشاهده شد، بررسی فوری و تعویض شاتون ضروری است.

• خستگی فلزی: تکرار بارهای چرخه‌ای باعث ترک‌های ریز و شکست ناگهانی شاتون می‌شود. علامت: ترک یا شکست کامل.
• سایش یاتاقان: افزایش Clearance بزرگ‌ساق بیش از ≈0.06 میلیمتر نشان‌دهنده ساییدگی است. علامت: صدای تق تق و افت فشار روغن.
• کشیدگی پیچ‌ها: پیچ‌های شاتون که از پلاستیک کش آمده باشند تحمل اتصال را از دست می‌دهند. علامت: لق شدن اتصال و صدا در دورهای بالا.
• خوردگی حرارتی: دماهای بالا باعث نرم‌شدن سطح و کاهش سختی می‌شود. علامت: تغییر رنگ سطح و شیارهای سایش عمیق.
• آلودگی روغن: ذرات فلزی محسوس در فیلتر یا مشتعال شدن فلز نشان از ساییدگی داخلی است. علامت: ذرات نقره‌ای یا قهوه‌ای در روغن.
• افت فشار روغن: کاهش بیش از ۲۰ درصد یا فشار <0.7 بار (≈10 psi) می‌تواند علامت مشکل یاتاقان یا نشت باشد. علامت: هشدار فشار روغن و صدا.
• افزایش مصرف روغن و دود خروجی: نشانه تماس نامناسب و سایش پیستون-سیلندر یا شاتون. علامت: دود آبی و کاهش شارژ سیلندر.
• ارتعاش و افت توان: بالانس نامناسب یا شکست جزئی باعث لرزش چشمگیر و افت توان موتور می‌شود. علامت: لرزش در دورهای خاص و کاهش گشتاور.
• ناهماهنگی بالانس میل‌لنگ: بالانس خراب منجر به خستگی سریع شاتون می‌شود. علامت: لرزش فرکانس‌دار و شکست‌های تکرارشونده.
• آسیب مکانیکی خارجی: برخورد یا ضربه ناشی از نقص دیگری می‌تواند شاتون را خم یا خرد کند. علامت: تغییر هندسی واضح و عدم امکان مونتاژ صحیح.

مقایسه قیمت خرید دلاری Connecting rod لودر نیوهلند W170, W190 و W270

قیمت خرید شاتون اصلی آکبند لودر نیوهلند بسته به مدل و کشور تولیدکننده تفاوت قابل توجهی دارد. برای مدل W170 معمولاً قیمت هر عدد شاتون اصلی بین 620 تا 680 دلار، برای مدل W190 حدود 700 تا 760 دلار و برای مدل W270 در محدوده 780 تا 850 دلار برآورد می‌شود. این اختلاف قیمت ناشی از تفاوت در ابعاد محور، جرم قطعه، نوع آلیاژ و ظرفیت گشتاور موتور است. در تمامی مدل‌ها شاتون‌های اصلی آکبند دارای عملیات حرارتی سه مرحله‌ای و تلرانس ابعادی در حد ±0.01 میلیمتر هستند که موجب دوام بالا و دقت عملکرد موتور می‌گردد.

فاکتورهای موثر بر قیمت شامل جنس فولاد (معمولاً آلیاژ 4340 با استحکام کششی حدود 850 مگاپاسکال)، سختی سطحی Rockwell 32 تا 36، فرایند فورج گرم، میزان بالانس دینامیکی، وجود یاتاقان فابریک و گارانتی کارخانه است. همچنین هزینه حمل، تعرفه واردات و نوسان نرخ ارز می‌تواند تا 20 درصد بر قیمت نهایی تأثیرگذار باشد.
