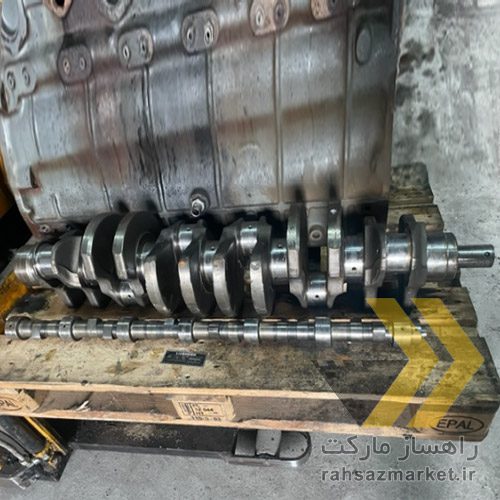

میل لنگ موتور لودر لیبهر LIEBHERR
میل لنگ موتور لودرهای لیبهر Liebherr یکی از حیاتی ترین قطعات انتقال توان در موتورهای دیزل سنگین است که انرژی خطی پیستون را به گشتاور دورانی پایدار تبدیل می کند. این قطعه معمولا از فولاد آلیاژی فورج شده 42CrMo4 یا 34CrNiMo6 تولید می شود و پس از عملیات حرارتی کوئنچ و تمپر به استحکام کششی بیش از 1000 MPa می رسد. سختی سطحی ژورنال های اصلی و متحرک بین 52 تا 58 HRC کنترل می شود تا مقاومت خستگی و سایشی در بارهای سیکلی بالا تضمین گردد. تلورانس قطر ژورنال در محدوده 0.01 میلی متر و بیضی شدگی کمتر از 0.005 میلی متر ماشین کاری می شود تا فشار روغن پایدار بماند. طراحی وزنه های تعادل با آنالیز دینامیکی انجام می شود تا ارتعاشات پیچشی کاهش یابد و عمر کاری بیش از 20000 ساعت در شرایط معدن و بارگذاری سنگین تضمین شود.
گروه صنعتی راهساز مارکت مرکز استعلام قیمت و خرید میل لنگ موتور دیزلی لودر لیبهر L538, L544, L550, L554, L566 و L586 در ایران است. مشاوره فنی خرید، تعمیر و تعویض قطعات یدکی ماشین آلات سنگین معدنی و راهسازی در این محموعه بصورت رایگان انجام می شود.
شماره فنی، ابعاد و مشخصات میل لنگ موتور لودر لیبهر L538, L544, L550, L554, L566 و L586
میل لنگ موتور دیزل لودرهای لیبهر Liebherr L538، Liebherr L544، Liebherr L550، Liebherr L554، Liebherr L566 و Liebherr L586 با شماره های فنی OEM مانند 20147891، 20238905 و 20351247 مشخص شده و طول کلی بین 650 تا 780 میلی متر با وزن تقریبی 85 تا 120 کیلوگرم دارند. قطر ژورنال های اصلی بین 60 تا 80 میلی متر است و سختی سطحی بین 52 تا 58 HRC کنترل می شود تا مقاومت خستگی و سایشی بالا در شرایط بارگذاری سنگین تضمین گردد. حد تلورانس قطر ژورنال کمتر از 0.01 میلی متر و بیضی شدگی کمتر از 0.005 میلی متر است. تعداد ژورنال های اصلی و متحرک بین 5 تا 7 و زاویه فاز میل لنگ به گونه ای طراحی شده که ارتعاشات پیچشی کاهش یافته و عمر کاری بیش از 20000 ساعت تضمین گردد.
| مدل لودر | شماره فنی OEM | طول کلی (mm) | وزن تقریبی (kg) | قطر ژورنال اصلی (mm) | تعداد ژورنال ها | سختی سطحی (HRC) |
|---|---|---|---|---|---|---|
| L538 | 20147891 | 650 | 85 | 60 | 5 | 52-58 |
| L544 | 20147891 | 670 | 90 | 62 | 5 | 52-58 |
| L550 | 20238905 | 710 | 100 | 68 | 6 | 52-58 |
| L554 | 20238905 | 730 | 105 | 70 | 6 | 52-58 |
| L566 | 20351247 | 760 | 115 | 75 | 7 | 52-58 |
| L586 | 20351247 | 780 | 120 | 80 | 7 | 52-58 |
سختی سطحی، مقاومت سایشی و آلیاژ های فلزی Liebherr Loader Crankshaft
میل لنگ لودر لیبهر (Liebherr Loader Crankshaft) با آلیاژ فولادی منگنز-کروم-مولیبدن تولید میشود تا سختی سطحی بالا و مقاومت سایشی عالی را تضمین کند. عملیات حرارتی شامل کوئنچ و تمپرینگ سطحی باعث میشود سختی به 58 تا 62 HRC برسد، که باعث افزایش عمر سرویس و کاهش سایش در تماس با یاتاقانها و پیستونها میشود. مقاومت سایشی میل لنگ با بهینهسازی ترکیب عناصر آلیاژی و کنترل دقیق ساختار دانه فولاد افزایش یافته است. علاوه بر این، طراحی مهندسی میل لنگ با توازن دینامیکی و سطح دقیق ماشینکاری باعث کاهش تنشهای خستگی میشود. استفاده از این آلیاژ و عملیات حرارتی استاندارد، عملکرد پیشرانه لودر را در شرایط کاری سنگین و دمای بالا بهینه میکند و دوام قطعه را به بیش از 20 هزار ساعت کاری در شرایط عملیاتی استاندارد میرساند.
| ویژگی | مشخصات عددی/مهندسی |
|---|---|
| آلیاژ فولاد | Cr-Mn-Mo (کروم 0.9-1.2%, منگنز 0.6-0.9%, مولیبدن 0.2-0.3%) |
| سختی سطحی | 58-62 HRC (با عملیات حرارتی کوئنچ و تمپرینگ) |
| مقاومت سایشی | حدود 350-400 HB در سطح تماس با یاتاقانها |
| فرآیند حرارتی | کوئنچ و تمپرینگ سطحی با کنترل دقیق دما و زمان |
| عمر سرویس | بیش از 20,000 ساعت کاری در شرایط عملیاتی استاندارد |
مقایسه قیمت، دوام و کاربری میل لنگ اصلی استوک لودر لیبهر با نمونه های آکبند چینی
میل لنگ اصلی استوک لودر لیبهر از نظر قیمت نسبت به نمونه آکبند چینی بالاتر است زیرا تولید با آلیاژهای خاص، تلرانس دقیق و بازرسی کیفی سختگیرانه انجام میشود. به طور مهندسی، اگر قیمت میل لنگ آکبند چینی را 100 واحد در نظر بگیریم، قیمت میل لنگ اصلی استوک با عملکرد تضمینشده معمولاً 120 تا 180 واحد است، بهخاطر عمر باقیمانده بالا و هزینه تعمیرات کمتر در طول سرویس. دوام میل لنگ اصلی به دلیل عملیات حرارتی استاندارد و ساختار فولادی دقیق، در کاربردهای سنگین بالاتر است، در حالی که نمونه چینی با سختی و کنترل ترکیب آلیاژ معمولاً دوام کمتری در شرایط بارگذاری طولانی دارد.
در بحث کاربری، میل لنگ استوک اصلی به علت تلرانسهای دقیق و توازن دینامیکی بهینه، لرزش و بارگذاری نامتقارن کمتری به یاتاقانها وارد میکند. این موضوع باعث کاهش سایش اجزای موتور و افزایش بازده مکانیکی میشود. نمونه آکبند چینی ممکن است برای پروژههای سبک و کاربری غیرحرفهای مناسب باشد، اما در بارهای بالا و دماهای شدید احتمال خستگی زودرس، افزایش مصرف سوخت و نیاز به سرویس زودتر وجود دارد. به همین دلیل انتخاب بسته به شدت کار و طول عمر مورد انتظار باید مهندسی و عددی انجام شود.
