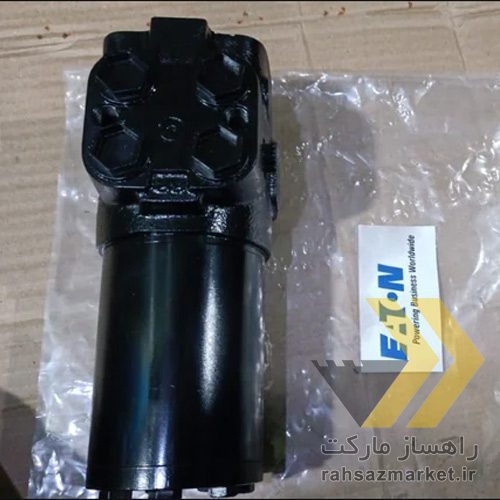

شیر اوربیترول فرمان لودر ولوو VOLVO

مشخصات فنی و مکانیکی شیر اوربیترول فرمان لودر ولوو

شیر اوربیترول فرمان لودر ولوو (Volvo Loader Orbitrol Steering Valve) یکی از اجزای کلیدی در سیستم هیدرولیک فرمان این ماشین آلات سنگین است که نقش انتقال دقیق نیروی چرخشی از فرمان به چرخ ها را بدون وابستگی کامل به سیستم مکانیکی ایفا می کند. این شیر معمولاً از نوع non-load reaction بوده و در مدل های پرکاربردی مانند L90، L120 و L150 در محدوده ی فشار کاری 160 تا 210 بار و دبی عبوری 15 تا 25 لیتر بر دقیقه عمل می کند. نوع اتصال این شیر معمولاً با رزوه های BSPP یا Metric استاندارد و چهار پورت اصلی (P، T، L، R) طراحی شده است. عملکرد آن به گونه ای است که حتی در صورت خاموش بودن موتور، به کمک پمپ کمکی یا باقیمانده ی فشار سیستم، امکان کنترل حداقلی فرمان فراهم باشد.

از نظر مکانیکی، شیر اوربیترول فرمان ولوو معمولاً دارای زاویه گردش خروجی ±240 درجه بوده و به صورت مستقیم به میل فرمان متصل می شود. نسبت تبدیل گشتاور داخلی این قطعه بین 1:4 تا 1:6 است که بسته به مدل لودر، به راننده اجازه می دهد کنترل نرمی در مانورهای سنگین داشته باشد. جنس بدنه این شیر معمولاً از چدن داکتیل GGG40 یا آلومینیوم سخت کاری شده انتخاب می شود تا در برابر فشار و ضربات ناگهانی مقاوم باشد. وزن تقریبی این قطعه بین 4.5 تا 6.5 کیلوگرم است و دارای سیستم داخلی valve centering spring برای بازگشت خودکار به موقعیت صفر پس از چرخش فرمان می باشد. استفاده از اورینگ های مقاوم به دمای بالا و طراحی ارگونومیک در این نوع شیر باعث شده تا پاسخ دهی فرمان در شرایط سخت کاری پایدار و سریع باقی بماند.

مقایسه شیر فرمان لودر L90, L90E, L90F, L120, L120E, L120F ولوو بی ام BM 4400, 4500

شیر فرمان لودرهای ولوو سری L90، L120 و مدل های قدیمی تر بی ام BM 4400 و 4500 در ساختار کلی مشابه هستند اما از نظر فشار کاری، حجم جابجایی داخلی (displacement)، تکنولوژی داخلی و نوع اوربیترول تفاوت های فنی قابل توجهی دارند. در مدل های جدیدتر مانند L90F یا L120F از شیرهای فرمان با تکنولوژی Load Sensing و non-load reaction orbitrol استفاده می شود که دارای دقت بالا، واکنش سریع و مصرف بهینه روغن هستند. این در حالی است که مدل های L90 و L120 معمولی یا مدل های BM قدیمی تر از سیستم های ساده تری استفاده می کنند که فاقد مکانیزم های واکنش گر به بار بوده و فشار کاری پایین تری دارند. تفاوت در شماره فنی، قطر شفت، ظرفیت جابجایی روغن بر دور و میزان برگشت پذیری فرمان از جمله مشخصات قابل مقایسه بین این سری از لودرها است. جدول زیر برخی مشخصات فنی و شماره های فنی شیر فرمان این مدل ها را به صورت دقیق ارائه می دهد.

برند های معتبر تولید کننده اوربیترول فرمان لودر ولووVOLVO

برندهای معتبر تولیدکننده اوربیترول فرمان لودر ولوو (Volvo Loader Orbitrol Steering Unit) نقش تعیین کننده ای در تضمین عملکرد دقیق، دوام طولانی و راندمان بالای سیستم فرمان در ماشین آلات سنگین دارند. انتخاب برندهای باکیفیت منجر به کنترل دقیق فرمان، واکنش نرم در شرایط کاری سنگین و کاهش استهلاک سیستم هیدرولیک می شود. کیفیت ساخت، دقت در تلرانس های داخلی، متریال مقاوم به فشار و طراحی سازگار با سیستم های Load Sensing یا Non-Load Reaction از ویژگی های برندهای معتبر است. استفاده از اوربیترول تولیدشده توسط برندهای جهانی نه تنها باعث افزایش طول عمر قطعه می شود، بلکه از نشت روغن، لرزش فرمان و افت عملکرد جلوگیری کرده و نگهداری ماشین را ساده تر می کند. در ادامه فهرستی از برندهای مطرح جهانی تولیدکننده اوربیترول فرمان به همراه کشور سازنده و زمینه تخصصی آن ها ارائه شده است.

لوازم هیدرولیک لودر ولوو

• Danfoss – دانمارک – تولید اوربیترول های هیدرولیکی با تکنولوژی Load Sensing و Non-Load Reaction برای ماشین آلات راهسازی
• Eaton – آمریکا – سازنده واحدهای فرمان با تحمل فشار بالا و دقت بالا در کنترل فرمان لودر و بیل مکانیکی
• Bosch Rexroth – آلمان – متخصص در طراحی اوربیترول های پیشرفته برای سیستم های هیدرولیک صنعتی و موبایل
• M+S Hydraulic – بلغارستان – تولیدکننده اقتصادی و باکیفیت اوربیترول های دوار برای تراکتور و لودرهای سبک و سنگین
• Hydrocontrol – ایتالیا – ارائه دهنده شیر خشتی فرمان و ماژول های کنترلی مخصوص تجهیزات سنگین راهسازی
• Walvoil – ایتالیا – تولید شیرهای فرمان و شیرهای کنترلی دقیق با سازگاری بالا با سیستم های ولوو
• KYB Corporation – ژاپن – تولید اوربیترول های کم صدا و بادوام برای ماشین آلات عمرانی و صنعتی
• HANSA-TMP – ایتالیا – طراحی پیشرفته واحدهای فرمان هیدرولیکی با دقت بالا برای تجهیزات راهسازی و کشاورزی
• Roquet – اسپانیا – تولیدکننده شیرهای فرمان با طراحی ماژولار و عمر بالا مناسب لودرهای سنگین
• OSPC – چین – تولید اوربیترول اقتصادی با استانداردهای OEM برای جایگزینی قطعات اصلی ولوو

قیمت خرید و تعمیرات شیر اوربیترول لودر ولوو بصورت آکبند و استوک

قیمت خرید شیر اوربیترول فرمان لودر ولوو (Volvo Loader Orbitrol Steering Valve) در حالت آکبند، بسته به مدل دستگاه و برند تولیدکننده، به ویژه برند معتبر Danfoss (ZAUER)، معمولاً در بازه قیمتی 450 تا 850 دلار آمریکا قرار دارد. در مدل های جدید لودر مانند L120F یا L90F که از سیستم Load Sensing و نسبت تبدیل دقیق تر استفاده می شود، قیمت شیر فرمان اورجینال دانفوس می تواند به 950 دلار نیز برسد. این قطعات معمولاً دارای بدنه چدنی با دقت ماشین کاری بالا، سوپاپ های کنترل فشار داخلی، اورینگ های مقاوم در برابر حرارت بالا و تنظیم پذیری دقیق هستند. همچنین مدل های خاص با کدهای OEM ولوو، دارای مشخصات اختصاصی از نظر زاویه چرخش، حجم جابجایی و فشار کاری هستند که در تعیین قیمت نهایی تأثیرگذار است.

در مقابل، شیر اوربیترول های استوک یا بازسازی شده دانفوس برای لودر ولوو معمولاً با قیمت های پایین تری در بازار عرضه می شوند. این قطعات که اغلب تست فشار و اورهال کامل شده اند، بسته به شرایط فنی و عمر مفید باقی مانده، در محدوده 250 تا 450 دلار به فروش می رسند. در صورتی که بازسازی توسط مراکز معتبر انجام شده باشد و از اورینگ و پکینگ های اصلی استفاده شده باشد، این قطعات می توانند عملکرد بسیار نزدیکی به نمونه های آکبند داشته باشند. اما در مدل های ارزان تر یا با تعمیرات سطحی، خطر نشتی داخلی یا سخت شدن فرمان در شرایط پرفشار وجود دارد.

در مورد تعمیر شیر اوربیترول فرمان لودر ولوو که به نام خشتی فرمان نیز شناخته می شود، عملیات تعمیراتی شامل بازکردن کامل شیر، شست و شوی بدنه با مواد مخصوص، تعویض اورینگ ها، گردگیرها، شیرهای سوپاپ و در برخی موارد سنگ زدن محفظه ی داخلی جهت از بین بردن خوردگی یا ترک های مویرگی است. در برند دانفوس، به دلیل طراحی دقیق داخلی، فرآیند مونتاژ مجدد نیاز به ابزار خاص و دقت بالایی دارد. در برخی تعمیرات، برای حفظ فشار یکنواخت، کالیبراسیون دستی شیر تخلیه یا شیر پشتیبان انجام می شود. پس از پایان کار، انجام تست فشار و نشت روغن با دبی مشخص برای تأیید صحت عملکرد قطعه ضروری است تا از لرزش فرمان یا قفل شدن آن در بار کامل جلوگیری شود. هزینه تعمیرات شیر فرمان لودر ولوو بر حسب مشکلات فنی و پس از تست مشخص می شود.

لوازم یدکی لودر ولوو

علائم اختلال در عملکرد Orbitrol

علائم اختلال در عملکرد شیر اوربیترول فرمان لودر ولوو (Volvo Orbitrol Steering Valve) معمولاً با کاهش دقت و حساسیت فرمان شروع می شود که در شرایط کاری فشار بالا یا مانورهای تند به صورت کندی واکنش یا تاخیر در پاسخ دهی فرمان نمایان می شود. یکی از نشانه های رایج، ایجاد لرزش یا نوسان ناخواسته در فرمان هنگام حرکت است که ناشی از نشتی داخلی یا کاهش فشار هیدرولیک در بخش های کنترل جریان شیر است. همچنین افزایش نیروی مورد نیاز برای گردش فرمان، احساس سختی یا سنگینی در کنترل، و شنیدن صدای غیرعادی مانند زوزه یا ضربه از سیستم فرمان، از دیگر علائم اختلال مکانیکی یا هیدرولیکی شیر فرمان به شمار می روند.

از منظر مهندسی، خرابی های داخلی شامل فرسودگی اورینگ ها، خوردگی یا خراشیدگی سطح سیت و سطوح داخلی شیر، و شکست فنرهای مرکزی می تواند باعث کاهش کارایی و بروز نشتی های داخلی شود. این مشکلات منجر به افت فشار در مدار فرمان و کاهش توان کنترل دقیق فرمان می گردد. همچنین در صورت ورود ذرات معلق یا آلودگی روغن به شیر، عملکرد سیستم به شدت تحت تأثیر قرار می گیرد که ممکن است باعث گرفتگی سوپاپ ها یا گیرپاژ قطعات متحرک شود. در نهایت، کاهش روانکاری و افزایش سایش باعث کاهش طول عمر قطعه و احتمال خرابی کامل شیر اوربیترول یا خشتی خواهد شد که نیازمند بازبینی دقیق و تعمیرات تخصصی است.
