شیر کنترل بیل مکانیکی ولوو VOLVO

مشخصات فنی شیر کنترل بیل مکانیکی ولوو VOLVO

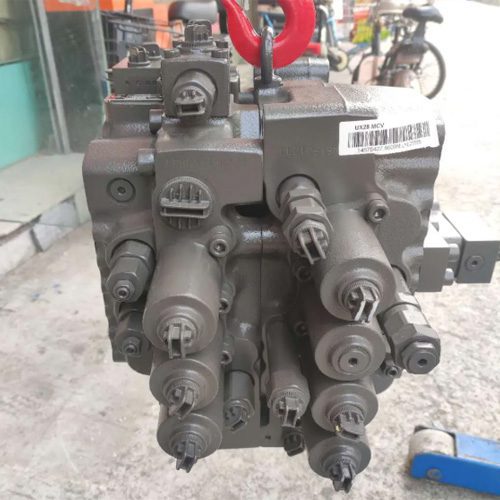

شیر کنترل بیل مکانیکی ولوو (VOLVO excavator control valve) یکی از اجزای کلیدی در سیستم هیدرولیک است که مسئول مدیریت جریان روغن تحت فشار به سمت سیلندر ها و موتور های هیدرولیکی می باشد. این شیر در اغلب مدل های بیل مکانیکی ولوو، نظیر EC210 و EC480، برای تحمل فشار کاری بین 280 تا 350 بار (حدود 4000 تا 5100 psi) طراحی شده است و معمولاً توان عبور جریان تا 300 لیتر در دقیقه را دارد. وظیفه اصلی شیر کنترل، فعال سازی و تنظیم حرکات بوم، بازو، چرخش کابین و الحاقات دیگر به صورت کاملاً هماهنگ است. در مدل های پیشرفته تر مانند EC480، این شیر ها به سیستم های Load Sensing و کنترل الکترونیکی مجهز هستند که با پایش بار لحظه ای، مقدار جریان و فشار لازم را به صورت هوشمند تنظیم کرده و تا 15 درصد در مصرف سوخت صرفه جویی ایجاد می کنند.

در عمل، شیر کنترل با بهره گیری از یک بلوک چند مسیره (Multi Spool) کار می کند که هر مسیر با سوپاپ مخصوص خود، کنترل مجزای یک عملکرد را به عهده دارد. این سوپاپ ها معمولاً از فولاد سخت کاری شده ساخته می شوند و آب بندی آن ها با اورینگ ها و واشر های مقاوم به فشار و حرارت انجام می گیرد. در صورت خرابی یا نشتی در یکی از مسیر ها، علائمی مانند حرکت نامنظم جک ها، کاهش قدرت حفاری، و حتی توقف کامل سیستم هیدرولیک مشاهده می شود. ابعاد شیر کنترل معمولاً در محدوده ای بین 40 تا 60 سانتی متر طول و وزن آن بین 45 تا 70 کیلوگرم است که بسته به مدل دستگاه و تعداد مسیر های کنترلی متغیر می باشد. استفاده از شیر های اصلی با شماره فنی OEM، مانند VOE 14523050 یا VOE 14527251، در افزایش دوام سیستم و حفظ بازدهی عملکردی بسیار مؤثر است.

مقایسه شیر کنترل دستگاه های EC210M EC240, EC460 و EC480 ولوو

در بیل های مکانیکی ولوو سری EC210M، EC240، EC460 و EC480، شیر کنترل یا همان Volvo excavator control valve نقش کلیدی در مدیریت دقیق فشار و دبی سیستم هیدرولیک دارد و بسته به توان کاری و ابعاد دستگاه، از نظر حجم، ظرفیت عبور روغن و فشار قابل تحمل تفاوت های فنی مشخصی دارند. شیر کنترل مدل EC210M برای پروژه های سبک تا متوسط طراحی شده و معمولاً دبی آن حدود 220 لیتر در دقیقه با فشار کاری 280 بار است. در حالی که مدل EC240 دارای ظرفیت بالاتری است و دبی آن به حدود 260 لیتر در دقیقه می رسد. در مدل های سنگین تر مانند EC460 و EC480، شیر های کنترل برای تحمل فشار های بالا و عبور دبی بیشتر طراحی شده اند؛ دبی این شیر ها به ترتیب حدود 320 و 350 لیتر در دقیقه است و هر دو قادر به تحمل فشار های عملیاتی تا 350 بار می باشند. ابعاد فیزیکی این شیر ها نیز با افزایش توان دستگاه بزرگ تر و سنگین تر شده است تا با الزامات عملکردی هماهنگ باشد.

معرفی و مقایسه برند های معتبر تولید کننده

در بازار جهانی قطعات هیدرولیک سنگین، برند های متعددی به تولید شیر کنترل بیل مکانیکی ولوو (VOLVO excavator control valve) می پردازند، اما تنها برخی از آن ها به واسطه کیفیت ساخت بالا، استاندارد های بین المللی و تخصص در مهندسی هیدرولیک به عنوان برند های برتر شناخته می شوند. این برند ها معمولاً در زمینه تولید شیر های کنترل فشار بالا، سیستم های Load Sensing، و سوپاپ های الکترونیومکانیکی فعال هستند و با تکنولوژی روز دنیا، دوام، دقت و بازدهی سیستم هیدرولیک ماشین آلاتی نظیر بیل مکانیکی ولوو را تضمین می کنند. برند هایی نظیر Kawasaki، Parker و Rexroth همواره در صدر جدول تولید کنندگان معتبر قرار داشته و در کنار برند هایی مانند Doosan و Nachi، نیاز طیف گسترده ای از ماشین آلات راهسازی و معدنی را برآورده می سازند.

• Kawasaki (ژاپن): متخصص در شیر های کنترل با تکنولوژی Load Sensing برای بیل های مکانیکی سنگین.
• Rexroth Bosch (آلمان): تولیدکننده پیشرو شیر های الکترونیومی با دقت بالا و دوام صنعتی.
• Parker Hannifin (آمریکا): تمرکز بر شیر های ماژولار و سیستم های کنترل هیدرولیک پیشرفته.
• Eaton (آمریکا): شناخته شده برای شیر های چند مسیره با قابلیت تنظیم جریان و فشار.
• Doosan Mottrol (کره جنوبی): تولید کننده قطعات OEM برای ولوو با کیفیت و کارایی بالا.
• Nachi Fujikoshi (ژاپن): دارای شیر های کم حجم با پاسخ سریع و طراحی سبک برای بیل های متوسط.
• Yuken (ژاپن): متخصص در طراحی سیستم های شیر کنترلی دقیق برای کاربرد های سنگین.
• Sun Hydraulics (آمریکا): توسعه دهنده شیر های کارتریجی با طراحی فشرده و راندمان بالا.
• Tokimec (ژاپن): معروف به تولید سوپاپ های هوشمند برای سیستم های هیدرولیکی پیشرفته.
• Hydac (آلمان): فعال در تولید شیر های کنترل فشار و جریان با تکنولوژی روز برای دستگاه های معدنی.

فرایند تعمیرات شیر کنترل بیل مکانیکی ولوو بصورت فنی و تخصصی

تعمیر شیر کنترل بیل مکانیکی ولوو (volvo excavator control valve) فرایندی تخصصی است که نیاز به دانش فنی دقیق در مورد ساختار داخلی سیستم هیدرولیک و عملکرد قطعات دارد. این فرآیند با جداسازی کامل شیر کنترل از مدار هیدرولیک آغاز می شود. در مرحله اول، شیر به بخش های اصلی شامل spool، pilot valve، check valve و pressure relief valve تفکیک می شود. سپس تمام قطعات با استفاده از دستگاه اولتراسونیک و شوینده های صنعتی شستشو داده می شوند تا آلودگی و رسوبات روغن از بین برود. در ادامه، اندازه گیری دقیق سایش و لقی قطعات متحرک با استفاده از ابزار های میکرومتری انجام می گیرد. هر قطعه‌ای که دچار خوردگی، ترک یا انحراف شده باشد، یا تعمیر می‌شود (در صورت امکان) یا با قطعه اصلی OEM تعویض می‌گردد. لازم به ذکر است که نمونه های استوک و کار کرده از شیر کنترل بیل ولوو بصورت تعمیر شده و سرویس کامل همراه با ضمانت به مشتریان عرضه می شوند.

پس از اتمام تعمیرات مکانیکی، تست عملکردی شیر کنترل بخش بسیار مهمی از فرایند است که در شرایط شبیه سازی شده به کارکرد واقعی دستگاه انجام می‌شود. این تست ها شامل بررسی دبی عبوری، عکس العمل شیر به سیگنال های کنترلی، تحمل فشار بالا (تا 350 بار بسته به مدل)، و تست نشتی با روغن هیدرولیک تحت فشار می‌باشد. از مانومتر های دیجیتال، فلومتر و تست بنچ های استاندارد برای پایش دقیق عملکرد استفاده می‌شود. در نهایت، تنظیمات نهایی مثل کالیبراسیون شیر های فشار، سرعت پاسخ دهی spool و تنظیم flow control valve انجام می‌گیرد تا از بازگشت شیر کنترل به عملکرد ایده‌آل در مدار هیدرولیک بیل مکانیکی ولوو اطمینان حاصل شود. استفاده از قطعات با کیفیت و ابزار تخصصی نقش حیاتی در موفقیت تعمیرات دارد.

علائم تشخیص خرابی و ایرادات فنی قطعه

هر گونه خرابی در عملکرد شیر کنترل بیل ولوو می‌تواند باعث اختلال جدی در عملیات دستگاه شود. علائم خرابی این قطعه معمولاً به صورت کاهش سرعت عملکرد بوم بیل مکانیکی، چرخش کند یا ناهماهنگ، افت فشار ناگهانی در مدار هیدرولیک، نشت روغن از بدنه شیر یا اتصالات، و صدای غیرعادی هنگام عملیات مشاهده می‌شود. در بسیاری از موارد، عدم تنظیم صحیح شیر های pilot، گیر کردن spool به دلیل آلودگی یا سایش، و کاهش دقت کنترل در حرکات هیدرولیکی نشانه‌ای از ایراد فنی در شیر کنترل هستند. تشخیص دقیق این علائم به تست‌ های فشار، دبی و بازرسی چشمی قطعات داخلی نیاز دارد تا از عملکرد مطمئن و ایمن دستگاه اطمینان حاصل شود.

• کاهش محسوس سرعت در عملکرد بوم، استیک یا باکت
• نوسان فشار در خطوط هیدرولیک یا افت ناگهانی فشار سیستم
• نشت روغن از بدنه اصلی شیر یا اتصالات ورودی و خروجی
• واکنش کند یا تاخیر در پاسخ دهی به دستورات کنترلی اپراتور
• شنیده شدن صدای جیغ مانند یا لرزش در حین عملکرد شیر
• گیر کردن spool یا حرکت ناقص آن به دلیل آلودگی یا سایش
• عدم هم‌زمانی در حرکات جک ها یا چرخش کابین
• افزایش دمای غیرعادی در بخش شیر کنترل به دلیل اختلال در دبی عبوری

فاکتور های کیفی و قیمت خرید شیر کنترل استوک بیل مکانیکی

در خرید شیر کنترل استوک بیل مکانیکی ولوو (second hand Volvo excavator control valve)، یکی از مهم‌ترین فاکتور ها بررسی کیفیت قطعات داخلی و سلامت کلی بدنه شیر است. قطعاتی مانند spool، pilot valve، check valve و بلوک اصلی باید فاقد خوردگی، شکستگی یا نشتی باشند. دقت در تست‌ های اولیه شامل بررسی فشار تحملی، دبی عبوری، واکنش به سیگنال‌ های کنترلی و عملکرد تحت بار بالا اهمیت زیادی دارد. شیر کنترل استوک با کیفیت بالا معمولاً از دستگاه‌ هایی با کارکرد کم یا تعمیرات اصولی استخراج شده‌ و تست مجدد آن در شرایط استاندارد انجام شده‌ است. همچنین در بررسی کیفیت این قطعه، برند تولید کننده نیز نقش مهمی دارد؛ شیر هایی از برند هایی مانند Kayaba، Parker، Rexroth و Nachi حتی در حالت استوک نیز کارایی بالاتری نسبت به نمونه‌ های متفرقه دارند.

از نظر قیمت، شیر کنترل استوک معمولاً 40 تا 60 درصد ارزان‌ تر از نمونه آکبند است، اما این تفاوت باید با توجه به وضعیت فنی و اصالت قطعه بررسی شود. عواملی مانند عمر مفید باقی‌ مانده، تعداد دفعات تعمیر، نحوه نگهداری قبلی و همراه بودن با شیر های کنترلی جانبی مثل pilot valve یا main relief valve مستقیماً بر قیمت نهایی تأثیر می‌گذارند. همچنین شیر های مربوط به مدل‌ های پرکاربردتر مانند Volvo EC210 یا EC240 در بازار قطعات استوک بیشتر در دسترس و نسبتاً ارزان‌ تر از مدل‌ های خاص‌ تر مانند EC460 یا EC480 هستند. در نهایت، انتخاب مرکز فروش معتبر که تست و گارانتی اولیه ارائه دهد، برای اطمینان از خریدی مطمئن ضروری است.
