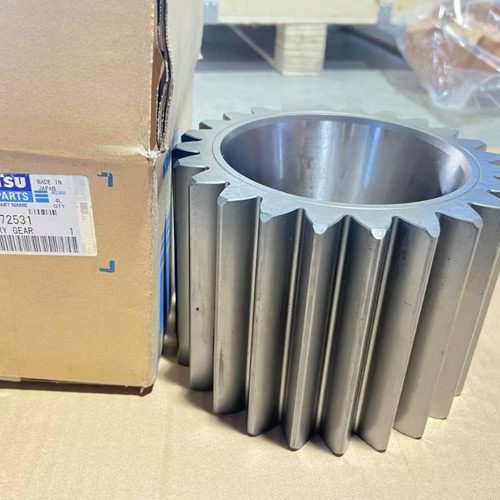

دنده گیربکس لودر کوماتسو

مشخصات مکانیکی دنده گیربکس لودر کوماتسو KOMATSU

دنده های گیربکس لودر کوماتسو (KOMATSU loader transmission gear) معمولاً از فولاد آلیاژی سخت کاری شده با کربن بالا تولید می شوند. سختی سطحی این دنده ها در محدوده 58 تا 62 راکول C است که مقاومت بالا در برابر سایش را تضمین می کند. قطر خارجی دنده ها بسته به مدل لودر، بین 100 تا 380 میلی متر متغیر است. عرض دنده ها نیز معمولاً در محدوده 30 تا 80 میلی متر قرار دارد. نسبت انتقال دنده ها بین 3.5:1 تا 6.8:1 طراحی می شود تا تطبیق گشتاور و سرعت بهینه صورت گیرد.

زاویه فشار دنده ها عموماً 20 درجه استاندارد است که باعث توزیع مناسب تنش در تماس ها می شود. تلرانس ساخت دنده ها معمولاً در بازه IT6 تا IT8 قرار دارد که دقت بالا در مونتاژ و عملکرد را تضمین می کند. دنده های مورب (helical) برای انتقال نرم تر و کاهش نویز کاربرد بیشتری دارند. مقاومت دنده ها در برابر تنش کششی بین 850 تا 1050 مگاپاسکال است که برای شرایط کاری سنگین لودر بسیار مناسب است.

بررسی انواع دنده جات گیربکس لودر

دنده جات گیربکس لودر کوماتسو شامل مجموعه ای از دنده های قدرت، انتقال، هرزگرد و سیاره ای است که عملکرد هماهنگ و دقیق سیستم انتقال قدرت را تضمین می کنند. هر دنده با توجه به محل نصب، تعداد، و کاربرد مشخص طراحی شده است. دنده های جلو و عقب معمولاً به شفت اصلی گیربکس متصل می شوند و انتقال قدرت مستقیم را بر عهده دارند. دنده های سیاره ای در مجموعه های بسته قرار گرفته و برای تنظیم نسبت های گشتاور و سرعت کاربرد دارند. هر لودر بسته به مدل خود بین 8 تا 16 دنده دارد.

• دنده جلو: 4 عدد، متصل به شفت ورودی، انتقال حرکت به جلو در چهار نسبت مختلف
• دنده عقب: 2 عدد، متصل به شفت معکوس، عملکرد در حرکت معکوس با قدرت بالا
• دنده هرزگرد: 1 یا 2 عدد، برای هماهنگی چرخش ها بدون انتقال نیرو مستقیم
• دنده سیاره ای: 4 تا 6 عدد، نصب شده در مجموعه گیربکس، تنظیم دقیق نسبت انتقال
• دنده انتقال قدرت: 2 یا 3 عدد، اتصال بین موتور و سیستم محرک، انتقال گشتاور اصلی

مقایسه دنده گیربکس لودر W120, W470, W500 و W600

دنده های گیربکس لودرهای کوماتسو سری WA120، WA470، WA500 و WA600 از نظر ابعاد، نوع و شماره فنی تفاوت های قابل توجهی دارند. در مدل WA120 دنده ها کوچک تر و ساده تر طراحی شده اند و برای بار سبک مناسب هستند. WA470 دارای دنده های متوسط با استحکام بالاتر است که برای پروژه های عمرانی کاربرد دارد. WA500 و WA600 به دنده های بزرگ تر با طراحی سیاره ای مجهز هستند که در پروژه های سنگین معدنی استفاده می شوند. هر مدل دارای شماره فنی منحصربه فرد برای اطمینان از تطابق قطعه با گیربکس است.

آلیاژ های فولادی بکار رفته در تولید دنده جات

دنده های گیربکس لودر کوماتسو با استفاده از آلیاژهای فولادی آلیاژی نظیر 20MnCr5، 18CrNiMo7-6 و 42CrMo4 تولید می شوند. این فولادها دارای درصد مناسبی از کروم، نیکل و مولیبدن هستند که افزایش استحکام، مقاومت در برابر ضربه و چقرمگی را ممکن می سازند. آلیاژ 20MnCr5 با کربن پایین و قابلیت سختکاری سطحی، در تولید دنده های با دقت بالا کاربرد دارد. فولاد 42CrMo4 نیز به دلیل خواص مکانیکی بالا در فشارهای سنگین به کار می رود. انتخاب آلیاژ بر اساس گشتاور مورد نیاز و شرایط کاری گیربکس انجام می شود.

برای افزایش مقاومت سایش، دنده ها تحت عملیات حرارتی کربن دهی، نیتروژن دهی یا القایی قرار می گیرند. سختی سطحی ایجاد شده معمولاً بین 58 تا 62 راکول C است که با استاندارد ISO 6336 مطابقت دارد. این مقدار سختی باعث کاهش فرسایش در شرایط کاری با فشار بالا می شود. سختی مغز دنده معمولاً بین 32 تا 38 راکول C باقی می ماند تا خاصیت ضربه پذیری حفظ شود. فرآیند حرارتی به صورت کنترل شده انجام می شود تا ترک های سطحی و اعوجاج ایجاد نشود.

عمق لایه سختی سطحی در دنده های گیربکس کوماتسو معمولاً بین 0.8 تا 2.2 میلی متر است. این عمق بر اساس قطر دنده و نوع بارگذاری انتخاب می شود. برای دنده های کوچک تر، عمق 0.8 تا 1.2 میلی متر کافی است؛ در حالی که دنده های سیاره ای و دنده های گیربکس های سنگین نیاز به لایه ای با عمق بیشتر دارند. افزایش عمق لایه باعث افزایش مقاومت در برابر خستگی سطحی و افزایش عمر سرویس دهی می شود. این لایه توسط آزمون متالوگرافی یا میکروسختی سنجی بررسی و تأیید می شود.

خرید لوازم یدکی لودر

برند های OEM و چینی تولید کننده دنده گیربکس لودر کوماتسو

برندهای OEM و چینی تولیدکننده دنده گیربکس لودر کوماتسو نقش مهمی در دوام، سختی و مقاومت سایشی این قطعات دارند. برندهای باکیفیت از فولادهای آلیاژی استاندارد و عملیات حرارتی دقیق استفاده می کنند. این موارد موجب افزایش طول عمر دنده و کاهش دفعات نیاز به تعویض می شود. برندهای برتر با کنترل کیفیت مستمر، یکنواختی سختی سطحی و تلرانس ساخت بالا را تضمین می کنند. انتخاب برند معتبر باعث کاهش استهلاک گیربکس، افزایش راندمان انتقال نیرو و کاهش هزینه نگهداری در پروژه های سنگین می شود.

• Kawasaki (ژاپن): متخصص در تولید قطعات انتقال قدرت برای لودرهای سنگین با دقت بالا و آلیاژهای مقاوم.
• ZF Friedrichshafen (آلمان): پیشرو در طراحی گیربکس صنعتی و دنده با تلرانس بسیار پایین و دوام بالا.
• Komatsu Genuine Parts (ژاپن): تولیدکننده اصلی با بیشترین تطابق فنی برای لودرهای WA-series.
• Bonfiglioli (ایتالیا): سازنده دنده های صنعتی با تمرکز بر استحکام و راندمان در شرایط معدنی.
• HYUNDAI Precision (کره): ارائه دهنده قطعات با سختی کنترل شده و قیمت رقابتی.
• Hangzhou Gear Group (چین): یکی از بزرگ ترین تولیدکنندگان دنده صنعتی با کیفیت قابل قبول در پروژه های عمرانی.
• Yuchai Transmission (چین): متخصص در تولید دنده های سیاره ای و انتقال برای لودرهای میان رده.
• Shaanxi Fast Gear (چین): دارای گواهی ISO/TS با تمرکز بر تولید دنده های مقاوم در برابر فشار بالا.
• Sumitomo Drive (ژاپن): برند معتبر با عملکرد بالا در پروژه های راه سازی و حفاری.
• Liugong Parts (چین): تولیدکننده دنده برای لودرهای سبک و متوسط با قیمت اقتصادی.
• Doosan Mottrol (کره): با سابقه در سیستم های انتقال قدرت و قابلیت سفارشی سازی نسبت دنده.
• Foton Lovol (چین): تامین کننده مقرون به صرفه با تولید انبوه برای مدل های چینی مشابه کوماتسو.
• JCB Drivetrain (انگلستان): شناخته شده در طراحی مهندسی دقیق دنده و انتقال در لودرهای صنعتی.
• Carraro (ایتالیا): سازنده تخصصی گیربکس و اجزای انتقال با سطح دقت ماشین کاری بالا.
• YTO Group (چین): تولیدکننده عمومی با تنوع بالا و سختی مناسب برای بازار آسیا.

حدود قیمت دلاری خرید دنده گیربکس KOMATSU Loader

قیمت خرید دنده گیربکس کوماتسو برای انواع مختلف دنده بسته به برند، کیفیت و نوع دنده متغیر است. دنده های OE اصلی با کیفیت بالا و تضمین تطابق کامل، معمولاً در محدوده 600 تا 1500 دلار قرار دارند. دنده های OEM با استانداردهای نزدیک به OE اما قیمت پایین تر، حدود 400 تا 1000 دلار قیمت گذاری می شوند. دنده های چینی با کیفیت متوسط معمولاً در بازه 200 تا 600 دلار عرضه می شوند، اما دوام و طول عمر کمتری دارند. انتخاب برند معتبر باعث بهبود عملکرد گیربکس و کاهش هزینه های نگهداری بلندمدت می شود.
