صفحه آهنی و گرافیتی ترمز چرخ لودر کوماتسو

مشخصات مکانیکی و عددی صفحه آهنی و گرافیتی ترمز چرخ لودر کوماتسو

صفحه ترمز آهنی لودر کوماتسو معمولاً از فولاد سخت کاری شده با پوشش ضد خوردگی ساخته می شود که مقاومت بالا در برابر فشار و حرارت را فراهم می کند. ضخامت این صفحات بین 4 تا 6 میلی متر متغیر است و قطر آن ها بسته به مدل لودر در محدوده 180 تا 320 میلی متر قرار دارد. سختی سطحی این صفحات بین 45 تا 55 راکول C است تا از تغییر شکل در بارهای بالا جلوگیری شود. صفحات آهنی دارای شیارهایی برای بهبود تهویه و کاهش دمای اصطکاکی هستند. این صفحات مستقیماً با صفحه گرافیتی در تماس بوده و وظیفه ایجاد گشتاور ترمز را به عهده دارند.

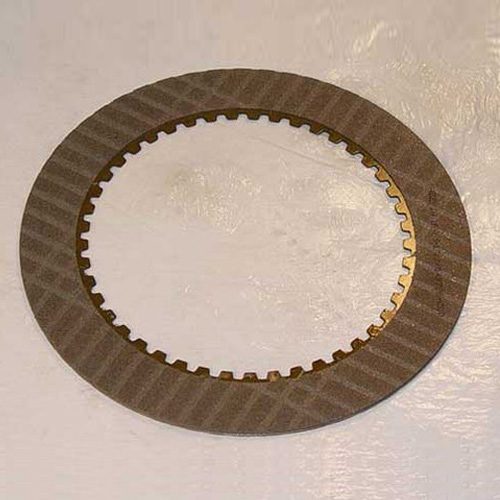

صفحه ترمز گرافیتی از رزین های تقویت شده با الیاف گرافیت و فلزات سبک ساخته می شود که عملکرد عالی در شرایط دمای بالا و اصطکاک پیوسته ارائه می دهد. این صفحات معمولاً ضخامتی بین 3.5 تا 5 میلی متر دارند و دارای ضریب اصطکاکی در بازه 0.35 تا 0.45 هستند. مقاومت حرارتی آن ها تا دمای 400 درجه سانتی گراد است و در تست های فشار دینامیکی، تغییر شکل کمتری نسبت به صفحات معمولی نشان می دهند. ساختار چندلایه گرافیتی باعث پایداری عملکرد ترمز در شرایط کاری سنگین و جلوگیری از چسبندگی صفحات می شود. این صفحات در سیستم ترمز تر یا خشک کاربرد دارند.

تعداد و محل اتصال صفحه های اصطکاکی بر روی ترمز لودر کوماتسو

تعداد صفحه های اصطکاکی در سیستم ترمز لودر کوماتسو بسته به مدل دستگاه متفاوت است و معمولاً بین 8 تا 16 صفحه در هر محور نصب می شود. این صفحات به صورت متناوب بین صفحه های فلزی و گرافیتی چیده شده اند تا بهترین تماس و اصطکاک ممکن را ایجاد کنند. اتصال صفحات اصطکاکی معمولاً به وسیله خارهای مخصوص یا پین های فولادی روی هاب چرخ یا دیسک ترمز انجام می شود که از لغزش و جابجایی آن ها در حین کار جلوگیری می کند. این اتصال ها باید تحمل فشارهای شدید و حرارت بالا را داشته باشند تا از خرابی زودرس قطعات جلوگیری شود.

محل نصب صفحه های اصطکاکی معمولاً در بخش داخلی اکسل عقب لودر و نزدیک به دیفرانسیل است تا نیروی ترمز مستقیماً روی چرخ ها اعمال شود. صفحات درون کاسه ترمز یا بین دیسک های ترمز نصب می شوند و تحت فشار سیستم هیدرولیک یا مکانیکی قرار می گیرند تا اصطکاک لازم برای توقف دستگاه ایجاد شود. طراحی دقیق محل اتصال و تعداد صفحات باعث توزیع یکنواخت نیرو و کاهش لرزش در زمان ترمزگیری می شود. همچنین دسترسی به این صفحات برای سرویس و تعویض به صورت آسان در نظر گرفته شده است تا زمان خرابی به حداقل برسد.

مقایسه صفحه گرافیت ترمز لودر WA120, WA420, WA470 و WA600

صفحه گرافیت ترمز لودرهای کوماتسو مدل های WA120 تا WA600 با توجه به ظرفیت و وزن دستگاه تفاوت هایی از نظر سایز، تعداد و شماره فنی دارند. مدل WA120 با ظرفیت کمتر، از صفحات گرافیتی کوچک تر و تعداد کمتر استفاده می کند که برای بارهای سبک طراحی شده اند. WA420 و WA470 صفحات با سایز متوسط و تعداد بیشتر دارند تا توان ترمزگیری بهینه در شرایط بار متوسط فراهم شود. مدل WA600 به دلیل باربری سنگین، صفحات گرافیتی بزرگ تر و تعداد بیشتری دارد که مقاومت حرارتی و دوام بالاتری ارائه می دهد. همچنین شماره فنی این صفحات برای هر مدل متفاوت است و هر کدام از استانداردهای خاص کیفیت و عملکرد تبعیت می کنند.

معرفی صفحه آهنی و گرافیتی برند FMC انگلیس برای ترمز چرخ لودر کوماتسو

صفحه اصطکاکی برند FMC friction discs ساخت انگلستان با استفاده از مواد ترکیبی پیشرفته شامل رزین اپوکسی و الیاف گرافیتی تولید می شود. این صفحات دارای ضریب اصطکاک بالا و مقاومت حرارتی قابل توجه تا 400 درجه سانتی گراد هستند. طراحی چند لایه آن ها موجب توزیع یکنواخت فشار و کاهش لرزش در زمان ترمزگیری می شود. ضخامت استاندارد صفحات FMC بین 3.5 تا 5 میلی متر است و با دقت بالا ماشین کاری شده اند تا همخوانی کامل با سیستم ترمز لودر کوماتسو داشته باشند. این صفحات عملکرد پایدار در شرایط کاری سخت و دوام طولانی مدت را تضمین می کنند.

استفاده از صفحه اصطکاکی FMC به دلیل کیفیت بالای مواد اولیه و فناوری ساخت پیشرفته، باعث افزایش عمر مفید سیستم ترمز و کاهش هزینه های نگهداری می شود. این برند انگلیسی با رعایت استانداردهای ISO 9001 و SAE، تضمین کیفیت و ایمنی در عملکرد ترمز را ارائه می دهد. محصولات FMC به کاهش نویز و لرزش در زمان ترمزگیری کمک کرده و کارایی بالاتر را در شرایط محیطی متغیر فراهم می کنند. انتخاب صفحه اصطکاکی FMC برای لودر کوماتسو، گزینه ای هوشمندانه برای بهبود ایمنی و عملکرد عملیاتی است.
