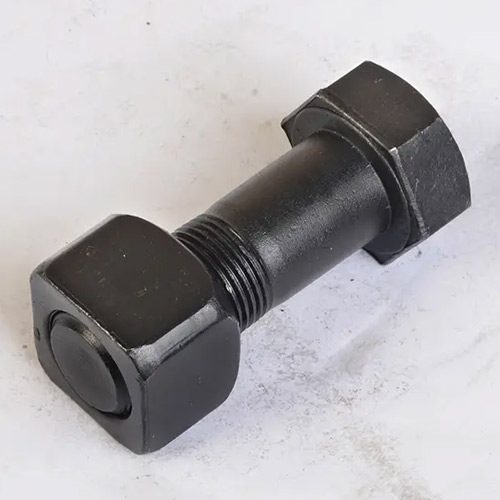

پیچ و مهره زنجیر و زیربندی بیل مکانیکی کوماتسو

گرید های فولادی پیچ و مهره زیربندی بیل کوماتسو

پیچ و مهره‌ های مورد استفاده در زیربندی بیل مکانیکی کوماتسو از گریدهای فولادی خاص و مقاوم ساخته می‌ شوند که توانایی تحمل بارهای دینامیکی بالا، ضربات ناگهانی و ارتعاشات مداوم را دارند. در اغلب مدل‌ های بیل مکانیکی کوماتسو، برای اتصالات اجزای زیربندی نظیر کفشک زنجیر، رولیک، آیدلر و اسپراکت، از پیچ‌ هایی با گرید فولادی 10.9 و 12.9 طبق استاندارد ISO 898-1 استفاده می‌ شود. این گریدها نشان‌ دهنده استحکام کششی نهایی بین 1040 تا 1220 مگاپاسکال و استحکام تسلیم حداقل 940 مگاپاسکال برای گرید 10.9 و 1100 مگاپاسکال برای گرید 12.9 هستند. به دلیل فشار و بار مکانیکی بالا در سیستم زیر‌بندی، مهره‌ های این پیچ‌ ها نیز معمولا از گرید 10 یا بالاتر انتخاب می‌ شوند و همراه با پوشش‌ های ضدخوردگی مانند فسفاته، اکسید سیاه یا گالوانیزه گرم عرضه می‌ گردند.

در مواردی که بیل مکانیکی کوماتسو در شرایط بسیار سخت مانند معادن، پروژه‌ های تخریب یا محیط‌ های خورنده کار می‌ کند، استفاده از پیچ و مهره‌ هایی با عملیات حرارتی دقیق و روکش‌ های مقاوم‌ تر مانند Dacromet یا Zinc-Nickel توصیه می‌ شود. همچنین برای افزایش ایمنی در برابر بازشدگی خودکار ناشی از لرزش‌ ها، در طراحی این اتصالات از واشرهای قفل‌ شونده یا مهره‌ های نایلون لاک استفاده می‌ شود. در کنار گرید فولادی، دقت ماشین‌ کاری رزوه‌ ها مطابق با کلاس‌ های 6g یا 6H طبق استانداردهای DIN و ISO باعث تضمین درگیری صحیح و مقاومت مکانیکی بالا می‌ شود. انتخاب صحیح گرید و استاندارد پیچ و مهره در زیربندی بیل مکانیکی نه تنها از خرابی‌ های احتمالی جلوگیری می‌ کند، بلکه عمر مفید سیستم حرکتی دستگاه را به شکل محسوسی افزایش می‌ دهد.

مقایسه پیچ و مهره زنجیر بیل PC200, PC210, PC220, PC300 و PC400

پیچ و مهره های زنجیر و کفشک در بیل مکانیکی های کوماتسو مدل های PC200، PC210، PC220، PC300 و PC400 از نظر سایز، گرید فولادی و استانداردهای فنی دارای تفاوت هایی هستند که به تناسب وزن عملیاتی، گشتاورهای وارده و ابعاد شاسی دستگاه تعیین می شوند. به طور معمول، در مدل های سبک تر مانند PC200 تا PC220 از پیچ های M20 با گرید فولادی 10.9 استفاده می شود، در حالی که برای مدل های سنگین تر مانند PC300 و PC400 از پیچ های M22 یا M24 با گرید 12.9 بهره گرفته می شود. تمامی پیچ ها طبق استاندارد ISO 898-1 و با دنده های رزوه کلاس 6g طراحی می شوند و مهره ها نیز با کلاس مقاومتی متناسب (Grade 10 یا بالاتر) به همراه واشر تخت یا فنری به کار می روند. انتخاب صحیح این اتصالات، تضمین کننده استحکام مکانیکی، ایمنی عملکرد و مقاومت در برابر لرزش های مداوم در کارکرد دستگاه های سنگین خواهد بود.

سختی سطحی و عملیات سخت کاری حرارتی

پیچ و مهره های زیربندی بیل مکانیکی کوماتسو به منظور تحمل بارهای محوری و برشی بالا، تحت عملیات سخت کاری حرارتی دقیق قرار می گیرند. این فرآیند با هدف افزایش سختی سطحی و مقاومت به سایش انجام می شود و معمولاً شامل کوئنچ (سرد کردن سریع پس از حرارت دهی) و تمپر (بازپخت) برای رسیدن به تعادل بین سختی و چقرمگی است. در بیشتر موارد، پیچ های گرید 10.9 تا 12.9 مورد استفاده در زیربندی دارای سختی سطحی بین 32 تا 39 راکول سی (HRC) هستند، در حالی که در برخی نواحی خاص نظیر رزوه ها و سطح تماس با مهره، سختی می تواند به 40 تا 45 HRC نیز برسد. این میزان سختی، پایداری اتصال را در برابر لرزش های پیوسته، ضربه های شدید و خوردگی مکانیکی تضمین می کند.

ضخامت لایه سخت شده حاصل از عملیات حرارتی معمولاً بین 0.6 تا 1.2 میلی متر در سطح پیچ و مهره های زیربندی است و در نقاط بحرانی مانند محل نشیمن گاه واشر و انتهای رزوه، این لایه به صورت یکنواخت کنترل می شود. برای رسیدن به این خواص مکانیکی، معمولاً از عملیات حرارتی به روش کوره های کنترل دمایی یا القایی استفاده می شود و پارامترهایی مانند دمای حرارت دهی (معمولاً بین 800 تا 880 درجه سانتی گراد) و زمان نگهداری تحت نظارت دقیق قرار دارند. انتخاب دقیق پروفیل سختی در این قطعات، نه تنها مانع ترک های تنشی ناشی از سختی بیش از حد می شود، بلکه ایمنی ساختار مکانیکی دستگاه را نیز در شرایط کاری سخت تضمین می کند. رعایت این فرآیندها مطابق با استانداردهای بین المللی مانند ISO 898-1، DIN 267 و JIS B 1186، پایه ای برای افزایش طول عمر مؤثر قطعات در سیستم زیربندی ماشین آلات سنگین به شمار می رود.

برند های تولید کننده پیچ و مهره زیربندی بیل مکانیکی کوماتسو KOMATSU

در تولید پیچ و مهره های زیربندی بیل مکانیکی کوماتسو، برندهای مختلفی در سطح بین المللی فعالیت دارند که شامل برندهای OEM با کیفیت بالا و برندهای چینی با قیمت رقابتی هستند. برندهای OEM با بهره گیری از فرآیندهای دقیق ماشین کاری، عملیات حرارتی پیشرفته و استفاده از فولادهای آلیاژی استاندارد، محصولاتی با دوام بالا و عملکرد قابل اطمینان عرضه می کنند. این برندها معمولاً دارای گواهینامه های کیفیت مانند ISO 9001، ISO 898-1، DIN 267 و JIS B 1186 هستند. از سوی دیگر، برندهای چینی نیز با پیشرفت قابل توجه در فرآیند تولید، موفق شده اند محصولات اقتصادی با کیفیت متوسط تا خوب ارائه دهند که در بسیاری از پروژه های عمرانی، معدنی و صنعتی مورد استفاده قرار می گیرند.

• Komatsu Genuine – برند رسمی OEM شرکت کوماتسو، تولید با بالاترین دقت، فولاد گرید 10.9 و 12.9، مطابق با استاندارد ISO 898-1 و JIS B 1186.
• Nippon Steel Bolt – تولیدکننده ژاپنی تخصصی پیچ های صنعتی سنگین، با استانداردهای ISO و قابلیت سخت کاری سطحی بسیار دقیق.
• Hitachi Fasteners – زیرمجموعه صنعتی شرکت هیتاچی، متخصص در پیچ های مقاوم در برابر ارتعاش، تایید شده در استانداردهای ISO 9001 و DIN.
• Unbrako – برند آمریکایی شناخته شده در صنعت پیچ و مهره، دارای استانداردهای کیفی دقیق با پوشش های ضدزنگ و مقاومت بالا.
• Nord-Lock Group – تخصص در تولید سیستم های قفل کننده پیچ و مهره، مقاوم در برابر بازشدگی ناشی از لرزش، با گواهی های بین المللی.
• STANLEY Engineered Fastening – تولیدکننده جهانی با تمرکز بر اتصالات ماشین آلات سنگین، گریدهای فولادی بالا و عملیات حرارتی کنترل شده.
• Gem-Year (China) – یکی از بزرگترین برندهای چینی تولید پیچ و مهره با صادرات جهانی، دارنده گواهی ISO 9001 و تطابق با استاندارد ASTM و DIN.
• Tianbao Fastener (China) – تولیدکننده چینی با تمرکز بر پیچ های صنعتی سنگین برای تجهیزات راه سازی، با کیفیت کنترل شده و قیمت مناسب.
• Handan Haosheng (China) – برند تخصصی در زمینه پیچ های فولادی گرید بالا، مورد استفاده در زیربندی ماشین آلات راهسازی.
• YFS Fasteners (Taiwan) – تولید پیچ های آلیاژی با سختی سطحی بالا، مطابق با استانداردهای ANSI و ISO، با کیفیت صادراتی.
• Boltun Corporation – برند تایوانی با شهرت جهانی در تولید اتصالات مقاوم برای صنایع سنگین، با پوشش های ضد خوردگی پیشرفته.
• Dongtai Huawei (China) – تامین کننده بزرگ پیچ و مهره های صنعتی با قابلیت تولید انبوه و رعایت استانداردهای ISO و GB.
• QST Fasteners (China) – تولیدکننده تخصصی برای OEMهای چینی، مناسب پروژه های سنگین و نیمه سنگین با کنترل کیفی داخلی.
• Yow Chern Co. (Taiwan) – دارای تخصص در تولید پیچ و مهره های دقیق با دنده زنی ماشینی، مناسب کاربردهای زیربندی.
• Hi-Strength Bolt (India) – تولیدکننده پیچ و مهره های صنعتی با مقاومت بالا، تطابق با استانداردهای جهانی و استفاده در ماشین آلات راهسازی.

بررسی تنش های وارده بر پیچ و مهره زنجیر و کفشک

در بررسی مهندسی تنش های وارد بر پیچ و مهره زنجیر و کفشک بیل مکانیکی کوماتسو، یکی از اصلی ترین عوامل مؤثر، وزن عملیاتی دستگاه و نحوه توزیع بار روی شاسی است. به عنوان نمونه، بیل مکانیکی مدل PC200 با وزن تقریبی 20 تن، هنگام حرکت و مانور روی سطوح ناهموار، تنش های فشاری، برشی و پیچشی قابل توجهی به اتصال زنجیر و کفشک منتقل می کند. این تنش ها در هر پیچ می تواند به حدود 30 تا 40 کیلو نیوتن نیرو در شرایط نرمال و تا بیش از 60 کیلو نیوتن در شرایط دینامیکی افزایش یابد. برای مقابله با این نیروها، در این مدل ها از پیچ های M20 گرید 10.9 استفاده می شود که دارای استحکام کششی نهایی 1040 مگاپاسکال و تنش تسلیم حدود 940 مگاپاسکال هستند.

در مدل های سنگین تر مانند PC300 و PC400 که وزن آن ها به ترتیب حدود 30 و 40 تن است، بار اعمالی به سیستم کفشک و زنجیر بیل کوماتسو به صورت تصاعدی افزایش می یابد. در این مدل ها، پیچ های M22 یا M24 گرید 12.9 به کار می روند که توان تحمل نیروی کششی تا حدود 1220 مگاپاسکال و تنش تسلیم نزدیک به 1100 مگاپاسکال را دارند. در چنین شرایطی، تنش های فشاری روی کفشک ها می تواند به بیش از 80 کیلو نیوتن در هر نقطه اتصال برسد، به ویژه هنگام ترمزهای ناگهانی یا ضربه های شدید هنگام حرکت روی بستر سنگی. طراحی صحیح سطح تماس پیچ، گشتاور بستن مناسب و استفاده از مهره های قفل شونده یا واشرهای فنری در این اتصالات، نقش مهمی در جلوگیری از شل شدن یا شکست اتصال ایفا می کند. انتخاب مناسب گرید پیچ و نحوه بارگذاری صحیح، برای حفظ ایمنی مکانیکی و افزایش عمر کاری زیرسازی دستگاه ضروری است.
