شیر اوربیتال فرمان لودر هیوندا HYUNDAI

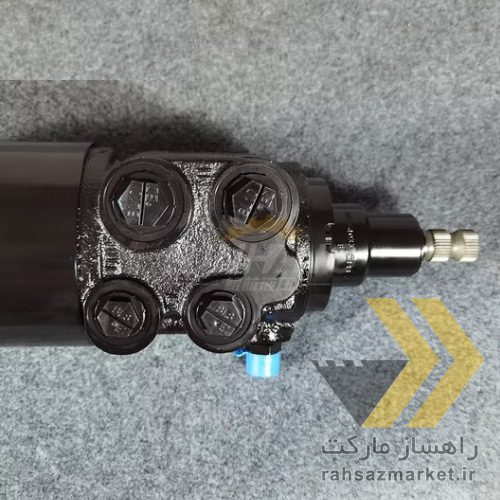

شیر اوربیتال فرمان لودر هیوندا HYUNDAI Loader Orbitrol Valve یک المان حیاتی در سیستم هیدرولیک فرمان محسوب می شود که حرکت چرخشی فرمان اپراتور را به جریان هیدرولیک دقیق تبدیل میکند. این قطعه به صورت مستقیم بین فرمان مکانیکی و مدار هیدرولیک نصب میشود و معمولا در بخش تحتانی ستون فرمان و متصل به لولههای فشار و برگشت روغن قرار دارد. طراحی داخلی شامل روتور و استاتور با تلرانس کمتر از 15 میکرون است که دقت انتقال فرمان را حتی در فشارهای کاری 160 تا 210 بار تضمین میکند. کاربرد اصلی این شیر، فراهم کردن فرمان نرم، ایمن و پایدار در لودرهای سنگین است بهگونهای که در بارهای بالا، راندمان حرکتی بدون نیاز به تقویت مکانیکی حفظ شود. وجود سوپاپ اطمینان داخلی و سیستم بایپس باعث میشود حتی در صورت از کار افتادن پمپ اصلی، امکان کنترل اضطراری فرمان وجود داشته باشد و ایمنی دستگاه تضمین گردد.
گروه صنعتی راهساز مارکت مرکز استعلام قیمت خرید شیر اوربیتال فرمان لودر هیوندا دستگاه سری HL757, HL760, HL770 و HL780 بصورت استوک اصلی در ایران است. مشاوره فنی خرید، تعمیر و تعویض کلیه لوازم یدکی لودر هیوندا در این مجموعه بصورت رایگان انجام می شود.
شماره فنی و مشخصات شیر اوربیتال فرمان لودر هیوندا HL757, HL760, HL770 و HL780
شیر اوربیتال فرمان لودر هیوندا در سریهای HL757, HL760, HL770 و HL780 از نظر دبی و مشخصات مکانیکی تفاوتهای عملکردی قابل توجهی دارند. در مدل HL757 دبی نامی حدود 80 لیتر بر دقیقه با فشار کاری 160 بار طراحی شده است که برای کاربردهای متوسط کافی است. در HL760 این دبی به 95 لیتر بر دقیقه افزایش یافته و تحمل فشار تا 180 بار میرسد که امکان فرماندهی دقیقتری در بارهای سنگینتر فراهم میسازد. مدل HL770 با ظرفیت دبی 110 لیتر بر دقیقه و فشار 200 بار برای سیکلهای کاری طولانی بهینه شده است. در نهایت HL780 با دبی 125 لیتر بر دقیقه و فشار نامی 210 بار، بیشترین توان فرمانپذیری را در میان این سریها ارائه میدهد. تفاوت این مشخصات بهطور مستقیم بر سرعت پاسخ فرمان، دقت حرکت و قابلیت اطمینان دستگاه تحت شرایط سخت معدنی یا عمرانی تاثیرگذار است.
| مدل لودر | شماره فنی شیر اوربیتال | دبی نامی (لیتر/دقیقه) | فشار کاری (بار) | تلرانس مکانیکی (میکرون) |
|---|---|---|---|---|
| Hyundai HL757 | 31QA-10110 | 80 | 160 | ±15 |
| Hyundai HL760 | 31QA-20220 | 95 | 180 | ±12 |
| Hyundai HL770 | 31QA-30330 | 110 | 200 | ±10 |
| Hyundai HL780 | 31QA-40440 | 125 | 210 | ±10 |
برند های معتبر تولید کننده Orbitrol unit برای لودر Hyundai
اوربیتال یونیت Orbitrol Unit در سیستم فرمان لودر هیوندا از قطعات حیاتی هیدرولیک محسوب میشود که دقت، دوام و کیفیت آن به صورت مستقیم وابسته به برند تولیدکننده است. برندهای معتبر با استفاده از آلیاژهای سختکاری شده، آببندی مقاوم در برابر دماهای 100 تا 120 درجه سانتیگراد و ماشینکاری با تلرانس کمتر از 10 میکرون، عملکرد دقیق و طول عمر بالا را تضمین میکنند. اهمیت برند در این قطعه به این دلیل است که هرگونه خطا در تولید میتواند باعث لرزش فرمان، نشتی داخلی و کاهش ایمنی در شرایط بارگذاری سنگین شود. انتخاب برند OEM معتبر باعث افزایش راندمان فرمان تا 20 درصد، کاهش مصرف انرژی پمپ هیدرولیک و کاهش هزینه تعمیرات بلندمدت میشود.
- Danfoss – دانمارک – سیستم های هیدرولیک و فرمان – استاندارد ISO 9001, CE
- Eaton Hydraulics – آمریکا – اوربیتال یونیت و شیر کنترل – استاندارد ISO 9001, UL
- Parker Hannifin – آمریکا – کنترل هیدرولیک و قطعات فرمان – استاندارد ISO 14001, ISO 9001
- Bosch Rexroth – آلمان – سیستم های هیدرولیک دقیق – استاندارد ISO 9001, ISO 45001
- KYB Corporation – ژاپن – فرمان هیدرولیک و تعلیق – استاندارد ISO/TS 16949
- Nabtesco – ژاپن – قطعات کنترل و انتقال حرکت – استاندارد JIS, ISO 9001
- Kawasaki Precision Machinery – ژاپن – فرمان و پمپ هیدرولیک – استاندارد ISO 9001, CE
- Linde Hydraulics – آلمان – یونیت فرمان و درایو هیدرولیک – استاندارد ISO 9001, ISO 14001
- Walvoil – ایتالیا – سیستم های کنترل و اوربیتال یونیت – استاندارد ISO 9001, CE
- Hyundai Genuine Parts – کره جنوبی – اوربیتال فرمان اصلی لودر – استاندارد ISO 9001, ISO/TS 16949
مقایسه عملکرد، دوام و قیمت شیر فرمان استوک لودر هیوندا بصورت اصلی OE با نمونه های آکبند متفرقه
شیر فرمان استوک اصلی OE عموماً از نظر همخوانی هندسی و تلرانس ساخت نزدیک به قطعه فابریک است و در عمل دقت هدایت جریان را تا 70–90 درصد نمونه نو حفظ میکند. نشتی داخلی این نمونهها معمولاً 20–40 درصد بیشتر از قطعه نو است و پاسخدهی اسپول ممکن است 10–25 درصد کندتر شود. فشار نامی کاری اغلب بین 160 تا 210 بار باقی میماند اما عمر باقیمانده مفید بسته به سرویس قبلی بین 3,000 تا 8,000 ساعت متغیر است. در مقابل، نمونه آکبند متفرقه نو معمولاً قیمت پایینتر دارد اما تلرانس ماشینکاری و کنار همنشینی سطوح ممکن است دقت را 10–30 درصد کاهش دهد و عمر مفید را در شرایط سخت به حدود 5,000 تا 10,000 ساعت محدود سازد.
از منظر اقتصادی، بازه قیمت استوک OE معمولاً بین 300 تا 900 دلار است و نمونه آکبند متفرقه بین 350 تا 1,200 دلار قرار میگیرد. اگر هزینه اولیه را بر عمر مفید تقسیم کنیم، هزینه هر 1,000 ساعت برای استوک OE حدود 38 تا 300 دلار و برای متفرقه نو حدود 35 تا 240 دلار خواهد بود. برای سیکل کاری بالا و محیطهای سخت، خرید نمونه نو OEM یا آزمایششده توصیه میشود؛ برای پروژههای کوتاهمدت یا بودجه محدود، استوک OE تستشده گزینه منطقی و با ریسک کمتر نسبت به متفرقه نامعلوم است.
خرید لوازم هیدرولیک لودر هیوندا
علائم اختلال در عملکرد اوربیتال Hyundai loader
شیر اوربیتال فرمان لودر هیوندا به دلیل قرارگیری در مسیر مستقیم جریان هیدرولیک و تحمل فشار بالا، در معرض خرابی ناشی از چند عامل مهندسی است. استفاده طولانی مدت بدون تعویض به موقع فیلتر هیدرولیک باعث ورود ذرات معلق و سایش روتور و استاتور میشود. همچنین افزایش دمای سیستم بالای 100 درجه سانتیگراد یا استفاده از روغن غیر استاندارد موجب کاهش روانکاری و خوردگی داخلی میگردد. نصب نادرست، ضربه مکانیکی و اعمال فشار بیش از ظرفیت طراحی نیز ترک خوردگی بدنه و آسیب به کانالهای داخلی را ایجاد میکند. این عوامل در مجموع باعث کاهش دقت فرمان، افزایش نوسان و لرزش و کاهش طول عمر مفید شیر میشوند. در زیر به بررسی علائم اختلال در عملکرد Hyundai loader orbitrol unit می پردازیم.
- لرزش یا نوسان فرمان: ناشی از سایش روتور یا فاصله غیر استاندارد بین استاتور و روتور.
- کاهش دقت هدایت: به دلیل نشتی داخلی و کاهش دبی خروجی روغن هیدرولیک.
- صدای غیرعادی یا کوبش: علامت کاویتاسیون یا ورود هوا به مدار داخلی شیر.
- افزایش دمای روغن: ناشی از اصطکاک بیش از حد در کانالها و فشار کاری بالا.
- واکنش کند فرمانها: به دلیل گیر کردن اسپول یا کاهش روانکاری داخلی.
- نشتی خارجی روغن: نتیجه آسیب به اورینگها یا ترک خوردگی بدنه شیر.
